入库时间：2016-07-02按要求作图（要求保留必要的作图痕迹）
（1）如图甲所示是烛焰上S发出的三条特殊光线，其中SA经过左侧焦点，SB经过光心．SC平行于主光轴，请画出这三条光线经过凸透镜后的折射光线．
（2）小明用力F将质量均匀木棒的一端抬起，保持如图乙所示的位置不变，请画出力F的力臂L和木棒受到重力的示意图．
-
难度：
使用次数：203
入库时间：2016-07-02
为了验证并联电路电流关系，小明设计了如图甲电路进行实验．
（1）实验中，应选两个规格 的小灯泡（选填“相同”或“不相同”）．
（2）小明要测量干路电流，他将电流表串联在甲图中的 （选填“A”、“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是 ．
-
难度：
使用次数：58
入库时间：2016-07-02

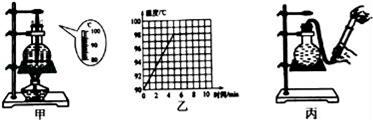

小明在做“观察水的沸腾”实验时，实验装置如图甲所示．
（1）当水温接近90℃时，每隔1min记录一次温度，并绘制了水温随时间变化的图象（如图乙所示），由图象可知：水沸腾时温度变化的特点是 ．水沸腾时看到大量的“白气”不断地从烧瓶口冒出，这些“白气”是由于水蒸气 而形成的．
（2）此时小明又想“研究液体沸点与气压关系”，于是他移走酒精灯，水停止沸腾．过一会儿，将注射器接到烧瓶口上，如图丙所示，然后向外拉注射器活塞，会看到的现象是 ，说明 ．
-
难度：
使用次数：229
入库时间：2016-07-02
在探究影响浮力大小因素的实验中，同学们提出了如下猜想：
猜想1：浮力大小与物体排开液体的体积有关；
猜想2：浮力大小与液体的密度有关；
猜想3：浮力大小与物体浸没在液体中的深度有关．
（1）实验中物体浸没在水中时受到的浮力为 N．
（2）分析实验B、C可知猜想1是正确的是，可以得到在同种液体中物体排开液体的体积越大，受到的浮力 ．比较实验 可知，浮力大小还与液体的密度有关．
（3）图中F3= N，液体的密度ρ液= kg/m3．（ρ水=1.0×103kg/m3）．
（4）实验所用的科学研究方法是 ．
-
难度：
使用次数：57
入库时间：2016-07-02

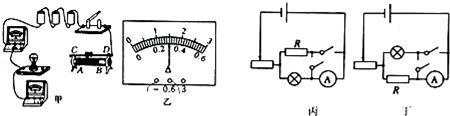

在“测定小灯泡的电功率”的实验中（小灯泡有“3.8V”字样），电源电压恒定．
（1）请你用笔画线代替导线，将甲图中的实验物电路连接完整，要求滑动变阻器滑片P向右滑动时灯泡变亮．
