难度：
使用次数：59
入库时间：2016-07-01小明同学用下列器材探究“影响滑动摩擦力大小的因素”．粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只．如图所示，实验中他用弹簧测力计沿水平方向拉动物块，使它们在长木板上做匀速直线运动．
（1）图丙中，长木板对木块摩擦力的大小为 N，这是根据 原理测出滑动摩擦力的，此时，铝块受到的摩擦力为 N．
（2）分析 两次实验可以得出：在接触面粗糙程度相同时，滑动摩擦力的大小与压力大小有关，此实验采用了常用的 进行探究（选填“控制变量法”或“等效替代法”
（3）图乙与图丁中铝块受到的摩擦力大小 （选填“相等”或“不相等”）
-
难度：
使用次数：165
入库时间：2016-07-01

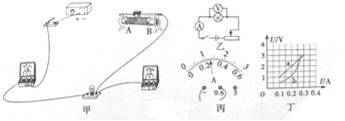

小明同学探究小灯泡的电阻是否固定不变的实验中，电路图如图所示，灯丝的电阻约为10Ω，小灯泡的、额定电压为2.5V，电源电压恒为4V
（1）请你用笔画线代替导线，按乙图的电路图把甲图中的实物图电路连接完整，使滑片P向右端移动时灯的亮度变暗．
（2）闭合开关前，滑动变阻器连入电路的阻值为最大值的作用是 ．
（3）当电压表的示数为2.5V时，电流表的示数如图丙所示，灯的额定电流为 A，此时灯丝的电阻为 Ω（保留一位小数）．
（4）调节滑片，记录电压表和电流表一系列读数，在丁图中绘制了小灯泡的U﹣I图线后，小明用一个定值电阻更换小灯泡，进行正确操作，记录电流表和电压表的一系列读数，在图丁中绘制定值电阻的U﹣I图象．在丁图中，能反映小灯泡电阻的图象是 （选填“a”或者“b”），由此可见，小灯泡的电阻与灯丝的 有关．
-
难度：
使用次数：656
入库时间：2016-07-01
如图，一个边长为10cm的正方体木块A放在圆筒形的容器的底部，容器的底部水平，木块A的密度ρ水=0.6×103Kg/m3，另一个实心的立方体小铁块B重2N．求：
（1）木块A的质量；
（2）木块A对容器底部的压强；
（3）将小铁块B放在A的上面，缓慢向容器内倒水直到水注满容器，木块稳定时，木块A露出水面的体积．
-
难度：
使用次数：233
入库时间：2016-07-01
如图所示的电路中，电源电压恒为6V，小灯泡L上标有“6V，3W”的字样，电阻R1的阻值为8Ω，滑动变阻器R2上标有“10Ω，2A”的字样．求：
（1）小灯泡L正常工作时的电阻；
（2）开关S1与S2都断开，S闭合时，R1在10min内产生的热量；
（3）当开关S1、S2、S都闭合，电流表的示数为1.5A时，R2消耗的电功率．
