难度：
使用次数：157

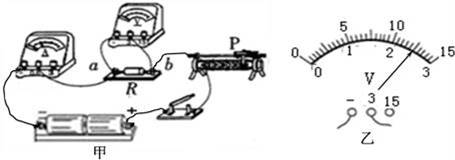

入库时间：2016-07-01利用图甲进行“测量未知电阻”的实验．
电压U/V
1.5
2.0
电流I/A
0.30
0.42
0.50
电阻Rx/Ω
5.0
4.8
电阻Rx的平均值/Ω
（1）连接电路时，应将开关 ．
（2）连接电路后，闭合开关，移动变阻器的测片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是 （只填序号）
A．Rx断路 B．Rx短路 C．电流表断路
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为 V．
（4）将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为 Ω．
（5）将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是 ．
-
难度：
使用次数：102
入库时间：2016-07-01
如图所示，用一个动滑轮将质量为10kg，体积为4×10﹣3m3的沙子运上三楼，所用拉力为60N，求：
（1）沙子所受的重力；
（2）沙子的密度；
（3）动滑轮的机械效率．
-
难度：
使用次数：115
入库时间：2016-07-01

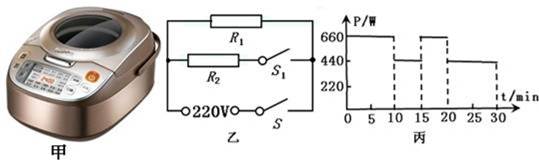

图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关．将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示．求：
（1）0～30min，电饭煲产生的总热量；
（2）S和S1均闭合，电路中的总电流；
（3）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同．用电高峰期，当实际电压为198V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间．
