难度：
使用次数：107

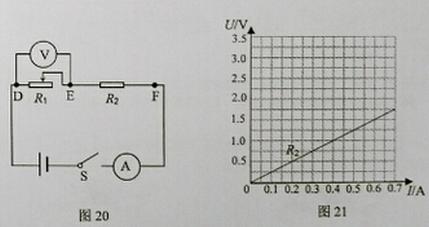

入库时间：2016-06-30图20所示，闭合开关，改变R1阻值，在表2中记下几组电流表、电压表的读数。图21已作出R2的U-I图线。
表2
电流/A
0.1
0.3
0.4
0.5
电压/V
2.5
1.5
1.0
0.5
（1） 求R2的阻值。
（2） 根据表2数据在图21中描点并连线。
（3） 电流表示数为0.2A时，电压UDB= 、电压UEF= 。
（4） 电流表示数为0.4A时，电压表UDF= ,求50s内R1、R2消耗的总电能。
-
难度：
使用次数：117
入库时间：2016-06-30

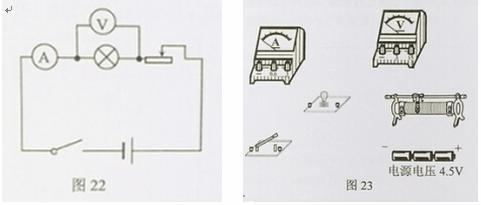

（1）小明按图22连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是 。
（2）按图22在图23中正确连接实物。

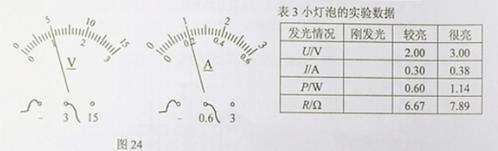

（3）正确连接后，小灯泡刚发光时电压表、电流表的示数如图24所示，完成表3.
（4）根据表3，归纳小灯泡电阻变化的规律： 。
-
难度：
使用次数：72
入库时间：2016-06-30

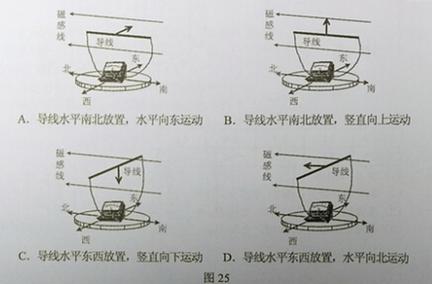

（1）图25所示，赤道表面地磁场磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？ 。

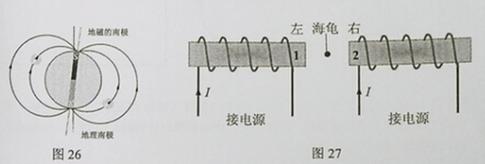

（2）科学家猜测，A地海龟在春季是利用地磁场（图26）向南返回出生地。以下为相关研究。
① 春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图27简化示意），图中1为磁体N极，2为磁 体 极。按科学家猜测，海龟应向 游动（选填“左”、“右”）。 ②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动，发现 ，现象符合猜测。
-
难度：
使用次数：81
入库时间：2016-06-30
（1）图28中测力计示数为 N。
（2）小明猜测：“图28中滑轮组提升的物体越轻，机械效率越高”.
设计实验检验猜测，并填写实验报告。
① 实验目的： 。
② 实验步骤（若需要可补充器材）：
。
③ 滑轮组的机械效率（用测出的物理量表达）：
。
