难度：
使用次数：114
入库时间：2016-06-27如图所示，用改进后的实验装置探究“浮力大小与哪些因素有关”，将盛有适量水的烧杯放置在升降台上，使升降台逐渐上升。
（1）物体完全浸没在水中时，所受的浮力大小为 ① N。
（2）下列能正确反映水面刚好接触物体下表面开始到图乙所示位置时，弹簧测力计示数F与升降台高度h关系的图像是 ② 。
-
难度：
使用次数：200
入库时间：2016-06-27

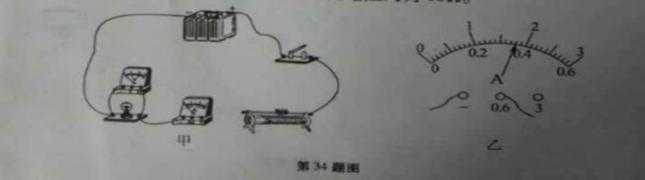

用如图所示的实验器材测量额定电压为3.8V的小灯泡的额定功率，电源电压为6V且保持不变，滑动变阻器规格为“20
,1A”，小灯泡电阻约为10。
（1）图甲中电路未连接完整，请用笔画线代替导线，在答题卡相应图中将实验电路连接完整。要求滑动变阻器滑片向左移动时，电压表的示数减小。
（2）电路连接好后，闭合开关，移动滑动变阻器滑片进行三次测量，部分数据记录在表格中，在第3次测量中，电压表示数为4.5V，此时电流表示数如图乙所示，请将电流表示数填在相应位置。
实验次数
1
2
3
电压表示数U/V
3.0
3.8
4.5
电流表示数I/A
0.30
0.34
（3）根据表中数据可知，小灯泡的额定功率为 ② W。
-
难度：
使用次数：125
入库时间：2016-06-27
搬运工人用如图所示的滑轮组将一个重120N的物体匀速提升3m，所用的拉力为50N，不计绳重及摩擦。求：
（1）滑轮组的机械效率；
（2）动滑轮的重；
（3）若用该滑轮组同时拉4个这样的物体，拉力为多大。
-
难度：
使用次数：579
入库时间：2016-06-27
太阳能热水器具有安全、节能、环保等优点，某品牌太阳能热水器保温储水箱储水120Kg，集热管长1.8m，内底部到储水箱中水面的高度为1.5m。若某地太阳光照射的时间为平均每天5h，太阳能辐射到集热管上的平均功率为3.5X103W。[c水=4.2X103J/(Kg.℃),g取10N/Kg，ρ水=1.0X103Kg/m3]
求：
(1)水对集热管内底部的压强；
(2)当储水箱中的水吸收的热量为2.52x107J时，水升高的温度；
(3)若该太阳能集热管5h接收的能量全部用来驱动一辆电动汽车，电动汽车质量为500Kg，运行过程中受到的平均阻力为车重的0.02倍，可供该电动汽车以36Km/h的速度匀速行驶多少小时。
