难度：
使用次数：199
入库时间：2016-06-26在探究凸透镜成像规律的实验中

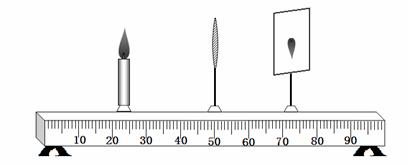

（1）如图所示，已知凸透镜的焦距f=15cm。保持光屏和凸透镜的位置不变，要使烛焰在光屏上成清晰的像，蜡烛应 （选填“靠近”或“远离”）凸透镜，这是 （选填“照相机”、“投影仪”或“放大镜”）的原理
（2）某同学利用该装置进一步了解近视眼矫正的原理。将近视镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离凸透镜，又能在光屏上看到清晰的像。这说明近视眼镜对光线具有 作用。由此可知，在近视眼得到矫正之前，蜡烛的像成在视网膜的 （选填“前方”、“上方”或“后方”）
-
难度：
使用次数：151
入库时间：2016-06-26

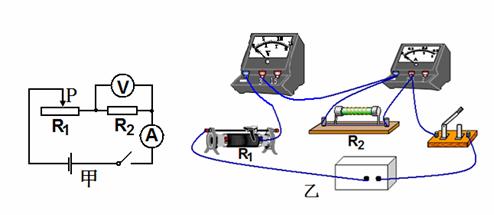

利用如图甲所示的电路探究电流跟电压的关系，电源电压6V不
变[来源:学#科#网]
（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上
（2）正确连接电路后，再
闭合开关，移动滑片，发现电压表和电流表示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3.继续实验，数据见序号4和序号5.数据序号
1
2
3
4
5
电压/V
0
0
1
2
3
电流/A
0
0
0.1
0.2
0.3
①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置
②由序号1、2两组数据可判断，该电路故障为 （选填“R1接触不良”、“R2断路”或“R2短路”）
③序号3、4、5三组数据表明：在导体的 一定时，导体中的电流跟导体两端的电压成正比。
④根据表中的数据计算，滑动变阻器接入电路的最大阻值为 Ω，滑动变阻器的功率变化了 W
-
难度：
使用次数：227
入库时间：2016-06-26

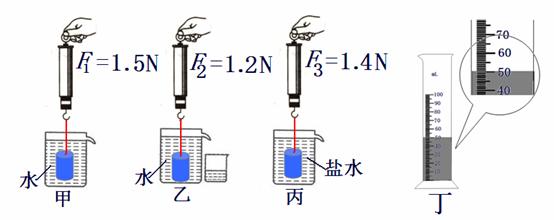

为了探究浮力大小跟哪些因素有关，某兴趣小组的同学，用同一物体进行了如图所示的操作，并记下物体静止时弹簧测力计的示数。图乙中物体未放入前溢水杯装满水，物体浸没后用量筒测出溢出水的体积，如图丁所示。
（1）为了探究浮力的大小与液体密度的关系，应选择 两图；该小组同学通过比较F1和 的大小，得到“浮力的大小与物体浸没的深度有关”的结论，产生错误的原因是 。[来源:Zxxk.Com]
（2）物体浸没在水中时所受浮力大小为 N，盐水的密
度为 kg/m3 -
难度：
使用次数：70
入库时间：2016-06-26

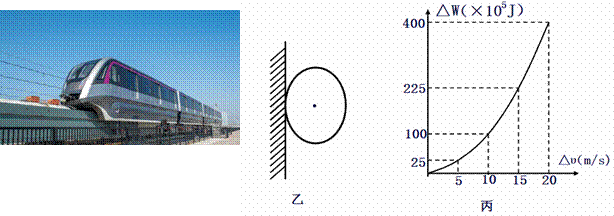

如图甲是中国自主研制的首列永磁动力单轨列
车。其亮点是列车可以小角度转弯，安装有高压细水雾灭火系统和制动发电装置。（1）当列车转弯时，水平轮胎发生形变，起到导向和稳定作用，如图乙是轮胎与接触面的平面图，请在图乙中画出轮胎对接触面压力的示意图。
（2）当高压细水雾系统中水枪工作时，水对喷孔的压强P=10Mpa，水雾喷出的速度υ≥10m/s，若喷孔的总面积S=5×10-5m2，则水枪的功率至少为多少瓦？（不计大
气压强）（3）列车制动减速的过程中，机械能转化为电能和内能。当列车在平直轨道上制动减速时，电能W1与内能W2之比为9:16，如图丙是机械能的变化量△W与速度变化量△υ的关系图像，若列车从72km/h开始减速，转化的电能可供总功率为1000W的照明灯正常发光1h，则列车的速度会减小到多少千米/时？
