难度：
使用次数：1282

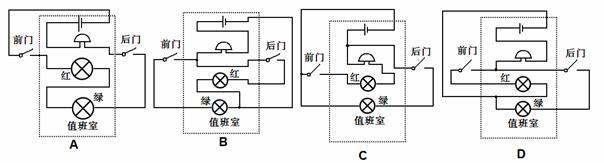

入库时间：2016-06-26如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是
-
难度：
使用次数：293
入库时间：2016-06-26
如图所示的电路，灯泡上标着“2.5V 0.25A”，电流表和电压表的量程分别为0~0.6A和0~3V
①断开S1和S3，闭合S2，将滑片移到阻值最大处时，滑动变阻器接入电路的阻值为R2，R2消耗的功率为0.162W，电压表和电流表的示数分别为U1和I1.
②断开S2，闭合S1和S3时，电压表和电流表的示数分别为U2和I2.
③断开S3，闭合S1和S2，移动滑片，使滑动变阻器接入电路的阻值为3R2/4时，电流表的示数I3=2I1
已知U1：U2=9:5 I1：I
2=3:5 ，假设灯泡的电阻和电源电压不变，则下列数据错误的是A．R1=20Ω
B．在③中，为了保证电路安全，滑动变阻
器阻值变化范围为4~20ΩC．在③中，电路消耗的总功率为0.81W
D．电源电压为4.5V
-
难度：
使用次数：363
入库时间：2016-06-26
搬运砖头的独轮车，车厢和砖头所受的总重力G=1400N。独轮车有关尺寸如图所示。该独轮车是一个 杠杆，动力F= 。为了
更省力，工人师傅可以采取的措施是 （写一条即可）
-
难度：
使用次数：57
入库时间：2016-06-26甲、乙两地之间沿直线架设了两条输电线，输电
线的线芯用铜导线，是为了减少因电流的 效应而损失的电能。已知每条输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为了确定短路的位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在 （选填“AB”或“CD”）两点之间：若电压表和电流表的示数分别为4V和0.5A，则短路的位置距离甲地 km。
-
难度：
使用次数：89
入库时间：2016-06-26

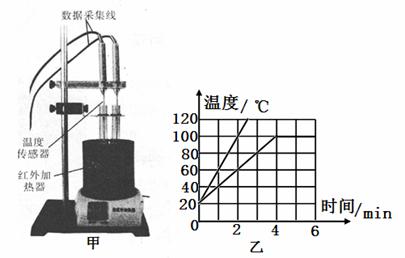

某同学用如图甲所示的实验装置，比较不同物质的比热容和探究水沸腾时温度变化的特点。将分别盛有相同质量的水和食用油的两个试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连，计算机上显示的实验图线如图乙所示。
由图乙可知：水沸腾时吸热，温度 （选填“升高”、“
不变”或“降低”）；加热2min 水吸收的热量 （选填“大于”、“等于”或“小于”）食用油吸收的热量；食用油的比热容为 J/(kg.℃)。
