入库时间：2016-06-26某课外科技小组的同学对自动冲水装置进行了研究（如图所示）．该装置主要由水箱、浮球B、盖板C和一个可以绕O点自由转动的硬杆OB构成，AC为连接硬杆与盖板的细绳．随着水位的上升，盖板C所受的压力和浮球B所受的浮力均逐渐增加，当浮球B刚好浸没到水中时，硬杆OB处于水平状态，盖板C恰好被打开，水箱中的水通过排水管排出．经测量浮球B的体积为1×10﹣3m3，盖板的横截面积为6×10﹣3m2，O点到浮球球心的距离为O点到A点距离的3倍．不计硬杆、盖板以及浮球所受的重力以及盖板的厚度．求：（g=10N/kg）
（1）水箱内所能注入水的最大深度；
（2）在你以上的计算中忽略了硬杆、盖板以及浮球的重力，如果考虑它们的重力，你认为设计时应采取哪些措拖可保证自动冲水装置正常工作？（写出一种措施即可）
-
难度：
使用次数：270
入库时间：2016-06-26

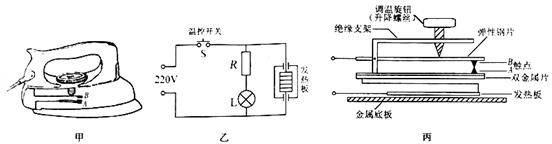

图甲为自动调温电熨斗，图乙为其简化的电路图，图丙为温控开关，温控开关是由长和宽都相同的铜片和铁片紧紧地铆在一起做成的，受热时，由于铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高弯曲得越明显．双金属片触点A与弹性钢片上的触点B原来是相通的，通电后，指示灯L亮（R为限流电阻），发热板发热，使金属底板温度升高．当温度升高到设定温度时，A、B触点分离，电路断开，底板的温度不在升高，随着温度的降低，双金属片逐渐恢复原状，A、B触点又重新接触，电路再次接通，底板的温度又开始升高，从而实现自动控温的目的．
（1）该电熨斗的温控开关是依据什么物理知识制成的？
（2）不同织物需要不同的熨烫温度，若需要较高的熨烫温度应如何调节调温旋钮？
（3）若指示灯L采用“3V 0.03W”的小灯泡，那么限流电阻R多大才能使小灯泡正常工作？
（4）发热板的额定功率为1000W，则发热板的电阻多大？若要使金属底板的温度由20℃升高到220℃至少需要多长时间？（金属底板的质量为1kg，比热容为0.4×103J/（kg℃），不计热量损失）
