一个鸡蛋在盐水中匀速向上运动,请在图中画出鸡蛋受力的示意图(O为鸡蛋重心)。
如图所示,开关闭合后,位于螺线管右侧的小磁针逆时针旋转90°。请你在图中标出螺线管的N、S极,并在括号内标出电源的“+”、“—”极。
物体由于 而具有的能,叫做动能。在“探究物体的动能与那些因素有关”的实验中,小明提出如下猜想:
A.物体的动能可能与物体的质量有关;
B.物体的动能可能与物体的速度有关。
设计以下探究实验:让质量为m的小球从高为h的斜槽上滚下,在水平面上运动。运动的小球碰上水平面上静止的木块后,能将木块撞出一段距离s。实验过程如图甲、乙、丙所示.图中m1<m2、s1<s2、s1<s3、h1<h2,水平面上所用的木块是同一木块。
(1)通过观察比较 就可以反映小球动能的大小,这里用到的物理学研究问题的方法是 法(选填“放大”、“控制变量法”或“转换”)
(2)通过比较甲、乙,可初步验证 (填猜想序号)是正确的;
(3)通过比较 两次实验,初步验证猜想A是正确的。
(4)实验表明:质量相同的物体,运动的速度越大,它的动能越 ;运动速度相同的物体,质量越大,它的动能也越 。

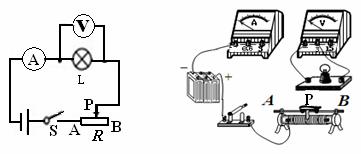

小芳在测量标有电压为2.5V的小灯泡电阻的实验中,已知电源电压为4.5V,电路图如右图所示:
(1) 请根据电路图,将实物图连线补
充完整。
(2) 小芳闭合开关,发现小灯泡很
暗,电压表和电流表均有示数,但无论如何移动滑动变阻器滑片,小灯泡亮度、电压表和电流表示数均不发生变化,请分析其原因: 。
(3) 故障排除后,小芳移动滑动变阻器,分别记录电压表、电流表示数,并描绘出灯泡L的I—U图像,如图中甲所示,则小灯泡正常发光时的电阻为 Ω。小芳还发现灯丝的电阻随温度的升高而
(“增大”、“减小”或“不变”)。
(4)如果将该小灯泡与图中乙所示电阻串联起来,接在4.5V 的电路中,则它们的总功率为 W。
如图甲所示,圆柱形容器中盛有适量的水,其内底面积为100cm2。弹簧测力计的下端挂着一个正方体花岗岩,将花岗岩从容器底部开始缓慢向上提起的过程中,弹簧测力计的示数F与花岗岩下底距容器底部的距离h的关系如图乙所示。(g=10N/kg)求:
(1) 在花岗岩未露出水面前所受水的浮力大小;
(2) 花岗岩的密度;
(3) 从开始提起到花岗岩完全离开水面,水对容器底部减小的压强。
