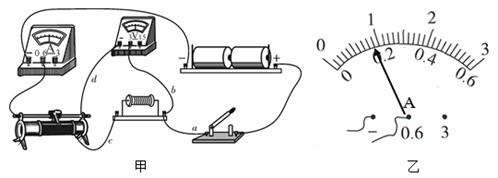

入库时间：2016-06-26在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路(电路元件完好，接线柱接线牢固)。
(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将 ，电压表的示数将 。(选填“发生变化”或“保持不变”)
(2)检查电路，发现有一处连接错误，请指出连接错误的导线是 (选填“a”“b”“c”或“d”)。
(3)纠正错误后，闭合开关，测得几组数据如下表。
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流I/A
0.10
0.14
电阻R/Ω
15.0
第3次实验时电流表示数如图乙所示，电流表的示数为 A。第2次实验后，算出的电阻值是 Ω，第3次实验后，算出的电阻值是 Ω，待测电阻值为 Ω。 -
难度：
使用次数：672
入库时间：2016-06-26
太阳能热水器是把太阳能转化为内能的设备之一。某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为10
0kg、初温为26℃的水，温度升高到46℃。求：（1）热水器中的水吸收的热量Q吸；[水的比热容c=4.2×103J/（kg·℃）]
（2）热水器5小时有效照射内接收到的太阳能E；
（3）热水器5小时有效照射内接收到的太阳能，相当于完全燃烧多少m3的天然气放出的热量？（天然气的热值q=7×107J/m3）
-
难度：
使用次数：107
入库时间：2016-06-26
如图所示，放在水平面上的薄壁圆柱形容器，底面积为25cm2，弹簧测力计的挂钩上挂着重为3.9N的金属块，现将金属块浸没水中，容器内水面由20cm上升到22cm（g=10N/kg）。求：
（1）金属块未放入水中时（如图所示），水对容器底的压强；
（2）金属块的密度；
（3）金属块浸没水中（未接触容器底）静止时，弹簧测力计的示数；
（4）缓慢匀速提升金属块使其上升10cm，金属块始终处于浸没状态，你认为此过程中浮力做功吗？若做功，请计算出浮力做了多少功；若不做功，请说明理由。
-
难度：
使用次数：69
入库时间：2016-06-26
如图所示，小灯泡L标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R为24Ω，电源电压保持不变。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。保持滑片P的位置不变，闭合S、S1、S2，发现电流表的示数变化了1A。求：
（1）小灯泡正常发光时的电流。
（2）电源电压。
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值。
