难度：
使用次数：187
入库时间：2016-06-23（2016•泰安）如图所示是实验室用某种电表的结构示意图，其中ad是闭合电路中的部分电路，电流表A的满偏电流（通过电流表的最大电流）是0.1A，R3=100Ω．
（1）①若通过a点电流是0.6A，将单刀双掷开关S接到b，电流表A满偏．②若通过a点电流是2.6A，将单刀双掷开关S接到c，电流表A满偏，可求出电阻R1= Ω，电阻R2= Ω．
（2）若电阻R1和R2中有一个损坏导致断路，在通过a点的电流不超过0.1A的情况下，要找出损坏的电阻，应使单刀双掷开关S连接到 （选填“b”或“c”）通过观察电流表的示数进行判断．
-
难度：
使用次数：200
入库时间：2016-06-23
（2016•泰安）如图所示，某人用滑轮组匀速提升重为720N的物体的过程中，他对水平地面的压强为5×103Pa，已知滑轮组的机械效率是75%，他双脚与水平地面的接触面积是4×10﹣2m2，求：
（1）他对绳子的拉力；
（2）此人所受的重力．
-
难度：
使用次数：175
入库时间：2016-06-23
如图所示是某型号电压力锅工作电路简图，如表是其部分参数，接通电路后，开关S自动与触点a、b接通，1档加热器开始加热．当锅内混合物质温度达到102℃时，开关S自动与a、b断开，与触点c接通，2挡加热器工作，保持锅内温度和压强不变，进入保压状态．现将质量为2.0kg，初温为36℃的混合物质放入压力锅中，接通电路使其正常工作20min．假设加热器产生的热量全部被混合物质吸收，混合物质的比热容c=4.0×103J/（kg•℃）．求：
额定电压/V 220
1挡加热器额定功率/W 550
2挡加热器额定功率/W 110
保压温度/℃ 102
最大容积/dm3 3
（1）R1、R2的阻值．
（2）电压力锅加热多少时间后开始保压？
（2）电压力锅最后2min内消耗的电能．
-
难度：
使用次数：80
入库时间：2016-06-23

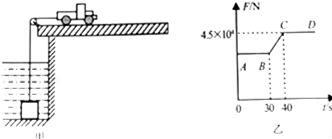

如图甲所示是使用汽车打捞水库中重物的示意图，汽车通过定滑轮牵引水下一个质量均匀分布的正方体重物，在整个打捞过程中，汽车以恒定的速度v=0.1m/s向右运动．图乙是此过程中汽车拉力F跟时间t变化的图象．设t=0时汽车开始提升重物，忽略水的阻力和滑轮的摩擦，g取10N/kg．求：
（1）水库水的深度；
（2）重物的密度．
（3）整个打捞过程中汽车的最小功率．
