难度：
使用次数：145
入库时间：2016-06-23如图所示，电源电压保持6V不变，电阻R1=10Ω，R2=20Ω，闭合开关S，通电30s，则电阻R1产生的热量为 J．
-
难度：
使用次数：544
入库时间：2016-06-23
如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．
-
难度：
使用次数：71
入库时间：2016-06-23
如图所示，一轻质杠杆AC可绕支点O自由转动，在B点挂一重为G的物体．为使杠杆在水平位置保持平衡，画出施加在杠杆上最小力F的示意图．
-
难度：
使用次数：60
入库时间：2016-06-23
（2016•泰安）如图所示是“探究不同物质吸热的情况”的实验，将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min记录一次温度．实验记录如表：
加热时间/min 0 2 4 6 8
温度/℃ 煤油 20 22 24 26 28
水 20 21 22 23 24
（1）本次实验采用的科学方法是 （填“下列选项的标号”）
A．控制变量法 B．理想实验 C．比值定义法 D．类比法
（2）分析表格数据可知，升高相同的温度，吸收热量少的物质是 ．
-
难度：
使用次数：102
入库时间：2016-06-23

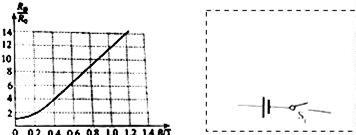

（2016•泰安）磁场的强弱用磁感应强度（用字母“B”表示）的大小来表示，磁感应强度的单位是特斯拉（用字母“T”表示），某种材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度，若RB、R0分别表示有、无磁场时磁敏电阻的阻值，如图为某磁敏电阻的电阻比值
跟磁感应强度B关系的图象，现在要测量磁敏电阻处于磁场中的电阻值RB．提供的实验器材如下：一节旧干电池，磁敏电阻RB（无磁场时阻值R0=100Ω），两个开关S1、S2，导线若干，另外，还有可供再选择的以下器材： A．电流表A（量程：0﹣0.6A，0﹣3V）
B．电压表V（量程：0﹣3V，0﹣15V）
C．定值电阻R1（阻值：1.5kΩ）
D．定值电阻R2（阻值：80Ω）
E．定值电阻R3（阻值：5Ω）
（1）设计一个可以准确测量磁场中该磁敏电阻阻值的电路，磁敏电阻所处磁场磁感应强度B大小约为1.0﹣1.2T．请你从A、B、C、D、E五种实验器材中再选择两种器材，并根据要求完成下列问题．
①选择的两种器材是 （填写器材前面字母序号）
②选择电表的量程是 ．
③在答题卡方框中现有电路的基础上画出实验电路图（实验测量过程中不拆接电路）．
（2）若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1﹣0.3T的阻值，在你设计测量的电路中，从A、B、C、D、E五种实验器材中再选择两种器材是 （填写器材前面字母序号）．
