难度：
使用次数：303
入库时间：2016-06-23重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图．
-
难度：
使用次数：50
入库时间：2016-06-23
请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光．
-
难度：
使用次数：388
入库时间：2016-06-23

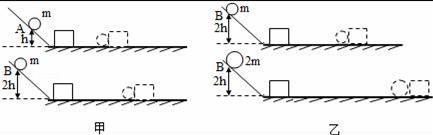

小伟猜想动能的大小可能与物体质量和运动速度有关，于是设计了如图所示的实验，让小球沿同一光滑斜面向下运动，与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止．
（1）图甲是控制两球的 相等，探究的是动能与 的关系，得出的结论是： ；
（2）图乙中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有相同的 ．选用图乙探究的是动能与 的关系，得出的结论是： ．
-
难度：
使用次数：53
入库时间：2016-06-23

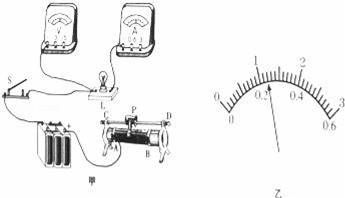

在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω．
（1）请用笔画线代替导线在图甲中完成实物电路的连接；
（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是 （选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；
（3）某次实验中，同学们看到电压表示数为2V，要使灯泡L正常发光应向 （选填“A”或“B”）端移动滑片，同时视线应注意观察 （选填“电流表”或“电压表”）示数，直到灯泡正常发光．当小灯泡正常发光时，电流表示数如图乙示数，则小灯泡的额定功率是 W．
-
难度：
使用次数：265
入库时间：2016-06-23
如图所示，一辆汽车在行驶途中遇突发情况，紧急刹车时，司机身体前倾，车身向前滑行一段距离，在路面上留下轮胎滑过的痕迹，轮胎温度急剧升高．请根据以上情境简要回答下列问题：
（1）刹车时司机身体前倾的原因．
（2）从能量转化的角度解释轮胎温度升高的原因．
