难度：
使用次数：120
入库时间：2016-06-21如图所示，这时“伏安法”测小灯泡的电阻所需的电路图，请在○中填上字母A和V，让它们变成电流表和电压表．
-
难度：
使用次数：229
入库时间：2016-06-21
如图所示，想要在B点施加最小的动力撬起铁路上报废的道钉，请画出该最小动力F的示意图，并标出动力臂L．
-
难度：
使用次数：160
入库时间：2016-06-21

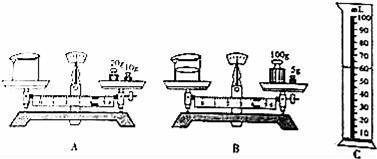

如图所示，这是小强同学设计的测牛奶密度的实验步骤及他的操作示意图：
A．测出空杯子的质量为m1（如图A）；
B．将一袋牛奶倒一部分在空杯中，测得总质量为m2（如图B）；
C．将杯中的牛奶再倒入量筒中，测得其体积为V（如图C）；
D．计算出牛奶的密度ρ．
（1）小强测得牛奶的质量m= g；
（2）请你帮小强计算出牛奶的密度ρ= kg/m3；
（3）其实小强设计的实验步骤有明显的瑕疵，由于往量筒中倒牛奶时不可能倒尽，因此按他设计的步骤测出的牛奶密度值将 （选填“偏大”或“偏小”）
（4）细心而聪明的你一定已经发现，只要调整一下操作顺序就可以避免这一瑕疵，说说你调整后的操作顺序 （请重新排列ABCD的顺序）
-
难度：
使用次数：111
入库时间：2016-06-21
如图所示，这是小浩同学探究凸透镜成像规律的实验装置图．
（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛火焰与凸透镜的中心、光屏的中心大致在 ；
（2）老师告诉他，凸透镜的焦距是10cm．移动光屏，结果在凸透镜右侧大约63m处获得了清晰的像．人们运用这条成像规律制造出了 （选填“照相机”、“投影仪”或“放大镜”）
（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像！你能解释一下所成像依旧清晰的原因吗？ （选填“反射光路可逆”、“折射光路可逆”或“光是沿直线传播的”）
-
难度：
使用次数：152
入库时间：2016-06-21
小佳想要测定小灯泡的额定功率，他选用了以下器材：标有“2.5V”字样的小灯泡（老师告诉他，该小灯泡正常工作电流在0.3A左右），电源为6V的恒稳蓄电池，量程为“0﹣0.6A”与“0﹣3A”的电流表，量程为“0﹣3V”与“0﹣15V”的电压表，开关，导线．可是在选择滑动变阻器时他犹豫了，因为有三种规格的滑动变阻器，分别标有“10Ω 1A”、“20Ω 0.5A”、“50Ω 0.2A”字样．
（1）估算一下，请你帮小佳选择一只合适的滑动变阻器 ；

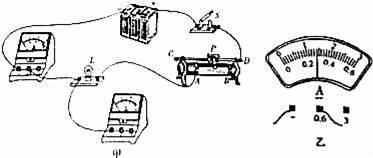

（2）如图（甲）所示，小佳连接了一部分电路后又纠结了，请你在不改变他已经连接部分的前提下，再帮他连接完整（用笔画线，注意导线间不要相互交叉）；
（3）连接完整后，小佳按正确程序操作，闭合开关S，发现灯泡不亮，电流表指针偏转明显，而电压表指针几乎不动，仔细检查，连接无误．那么出现该状况的原因应该是 （选填“A、B、C、D”）
A．电压表内部断路了 B．灯泡的灯丝断了
C．灯座内部出现了短路 D．滑动变阻器的电阻线断了
（4）在老师的指点下，小佳自己排除了故障，再闭合开关S，灯泡亮了，但发光很暗，观察电压表示数，仅有1.8V，这时小佳应将滑片P向 端（选填“A”或“B”）适当滑动；
（5）当小灯泡两端的电压达到额定电压后，电流表的示数如图（乙）所示，则小佳测得小灯泡的额定功率是 W．
