难度：
使用次数：580
入库时间：2016-06-19小李同学利用如图所示的滑轮组匀速提升重物．第一次提升的重物A的重力为GA，加在绳子自由端的拉力为F1．重物上升的速度为v1，运动时间为t1；第二次提升的重物B的重力为GB，加在绳子自由端的拉力为F2．重物上升的速度为v2，运动时间为t2．已知F1：GA=5：8，GB：GA=3：2，v1：v2=2：1，t1：t2=2：3．动滑轮的重力不能忽略．不计绳重与摩擦的影响．下列对两个过程的分析中，正确的是 （ ）
A．拉力之比为F1：F2=7：8
B．拉力的功率之比为P1：P2=10：7
C．机械效率之比η1：η2=14：15
D．额外功之比W1：W2=2：3
-
难度：
使用次数：419
入库时间：2016-06-19

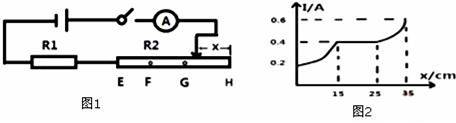

如图1所示电路中，电源电压不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P是与R2良好接触并能移动的滑动触头．闭合开关S将P从H端移到E端时，电流表示数I与P向左移动距离x之间的关系如图2所示．已知R1=10Ω，则（ ）
A．EF导体每1cm的电阻为2Ω
B．GH导体的电阻为5Ω
C．当电流表示数为0.5A时，x的值为31cm
D．P位于x=0cm及x=23cm两处时，R2消耗的功率相等
-
难度：
使用次数：110
入库时间：2016-06-19

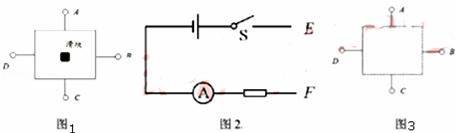

实验室有一个电学黑箱，其外形如图1所示，箱体外有四个接线柱，箱盖上有一个塑料滑块．小明请同组的同学一起探究其内部结构，实验室老师提醒他们，内部元件只有一个滑动变阻器和两个定值电阻．滑动变组器只有两个接线柱接入电路．
经过讨论，全组的意见是：先制作一个探测器，把这个探测器分别与黑箱外的接线柱相连．再根据测出的数据，推测内部的连接情况．
（1）甲组的小李组装了探测器，如图2所示，其中电源电压为3V，电流表量程为0﹣0.6A，对于其中阻值为5Ω的电阻R．你认为他的作用是 保护电路，防止电流过大，烧坏电流表和电源 ．
同学们把探测器的E、F端分別与黑箱的接线柱连接，闭合开关，移动滑块，记下的数据如表：
测试次数
与E、F连接的接线柱
电流表示数/A
第1次
A、B
0.25～0.5
第2次
A、C
0.12～0.2
第3次
A、D
0.15～0.3
第4次
B、C
0.2
第5次
B、D
0.3
第6次
C、D
0.15
（2）在前三次测试中，只有一次未将滑动变阻器调到阻值最大、最小位置．是第 次．
（3）滑动变阻器的最大阻值为 ；
（4）请在图3中作出箱内各元件连接电路图，并在定值电阻旁标明其阻值．
-
难度：
使用次数：744
入库时间：2016-06-19
如图所示裝置中，轻质杠杆支点为O，物块A、B通过轻质细线悬于Q点，当柱形薄壁容器中没有液体时，物体C悬挂于E点．杠杆在水平位置平衡；当往容器中加入质量为m1的水时，为使杠杆在水平位置平衡，物块C应悬于F点．A．B为均匀实心正方体，A．B的边长均为a．连接A，B的细线长为b，B的下表面到容器底的距离也为b，柱形容器底面积为S．已知：a=b=2cm，S=16cm2，O、Q 两点间的距离为LOQ=4cm；三个物块的重为Ga=0.016N．GB=0.128N，GC=0.04N，m1=44g； ρ水=1.0×103kg/m3，g=10N/klg．杠杆重力对平衡的影响忽略不计，细线重力忽略不计，物块不吸水．
（1）O、E两点间的距离LOE=？
（2）E、F两点间的距离LEF=？
（3）如果剪断物块A上方的细线，往容器中加水，直到容器中水的质量为m2=120g，则物块处于平衡位置后，水对物块B上表面的压力Fb=？
