难度：
使用次数：366
入库时间：2016-06-19如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是 ，电压表测的是 两端的电压．
-
难度：
使用次数：74
入库时间：2016-06-19
把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为 J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻 （选填“更大”或“更小”）
-
难度：
使用次数：159
入库时间：2016-06-19

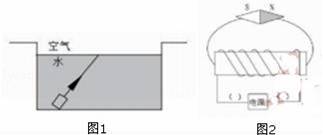

（1）水池里有盏小射灯，如图1所示，已经画出了小射灯射向水面的一条光线，请完成下列要求：
①画出射入空气的折射光线的大致方向；②标出入射角i．
（2）一个螺线管和一个小磁针放在桌面上，当开关S1闭合后，小磁计N极转向了右方，如图2所示，请完成下列要求：①用箭头标出小磁针处的磁感线的方向；②在括号内用“十“﹣”标出电源的正负极．
-
难度：
使用次数：149
入库时间：2016-06-19
欧佩克组织和英美等西方国家原油数量单位通常用“桶”来表示，中国及俄罗斯等国家则常用“吨”作为原油数量单位．通过网络查询可知：不同油田的原油密度不同，1桶=158.98升．
（1）若原油密度为0.8×103千克/米3，取1桶=159升，则1桶原油的质量为多少千克？（1升=10﹣3米3）
（2）将1吨原油竖直匀速提升20米，需要对油做的功是多少焦耳（g=1ON/kg）
-
难度：
使用次数：542
入库时间：2016-06-19
如图所示，电源电压不变，R是定值电阻，电灯L标有“6V 3W”的字样．当只闭合S时，电流表的示数为0.6A．再闭合S1时，电流表的示数变化了0.5A．求：
（l）电阻R的阻值；
（2）幵关都闭合后，5min内电路消耗的总电能．
