入库时间：2016-06-19如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是 Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了 Ω（不计灯丝电阻随温度的变化）
-
难度：
使用次数：280
入库时间：2016-06-19
如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图（力的作用点画在物体的重心）
-
难度：
使用次数：141
入库时间：2016-06-19
将图中的电磁铁连入你设计的电路中（在虚线内完成），要求：能改变电磁铁磁性的强弱，闭合开关S后，小磁针受力静止时，其N极如图所示．
-
难度：
使用次数：50
入库时间：2016-06-19
小张在家中自制了一个简易密度计并用它来测定盐水的密度．
实验器材有：刻度尺、圆柱形竹筷、细铅丝、烧杯、水、待测盐水．
实验步骤如下：
①用刻度尺测出竹筷的长度L
②竹筷的下端缠上适量的细铅丝
③把自制的密度计放入盛水的烧杯中，静止后用刻度尺测出液面上竹筷的长度h1（如图所示）
④把自制的密度计放入盛盐水的烧杯中，静止后用刻度尺测出液面上竹筷的长度h2
根据上面的你步骤回答下列问题：
（1）竹筷下端缠上适量的细铅丝，主要目的是 （选填“降低重心”或“增大支撑面”）使竹筷能竖直漂浮在液面．
（2）密度计是利用浮力 等于 重力的条件工作的，竹筷下表面受到水的压强 竹筷下表面受到盐水的压强（均选填“大于”、“等于”、或“小于”）
（3）被测液体的密度越大，密度计排开液体的体积 （选填“越小’”或“越大”）
（4）被测盐水的密度表达式：ρ盐水= ρ水 （不计铅丝体积，水的密度为ρ水）
-
难度：
使用次数：153
入库时间：2016-06-19

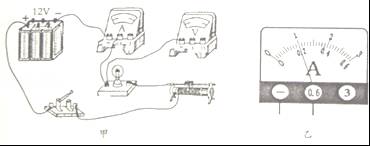

张玲和李影同学在进行“测量小灯泡额定功率”的实验中，现有器材：额定电压为3.8V的小灯泡（电阻约为20Ω）2个，电压约为12V的电源1个，电流表、电压表、开关各1个，规格分别为“20Ω，1A”和“50Ω，0.5A”的滑动变阻器各1个，导线若干．
（1）实验中应选择规格为“ 50Ω，0.5A ”的滑动变阻器．
（2）图甲中已经连接了部分电路，请用笔画线代替导线，将电路连接完整．
（3）张玲闭合开关，并适当移动滑片，小灯泡被烧坏，此时电压表示数约为 12 V，分析后又向老师借用了一个定值电阻，请你判断定值电阻应 并 联在电路中、其目的是 进一步验证灯泡是否被烧坏 ．
（4）重新连好电路后，再次闭合开关，移动滑动变阻器到某一位置时，小灯泡正常发光，此时电流表的示数如图乙所示，则电流表的示数为 0.2 A，小灯泡的额定功率是 0.76 W
