难度：
使用次数：72
入库时间：2016-06-17如图乙所示, 一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图。
-
难度：
使用次数：578
入库时间：2016-06-17
如图丙所示,小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。（点O为箱子的重心）
-
难度：
使用次数：138
入库时间：2016-06-17
如图甲所示，是某同学探究“重力与质量的关系”的实验装置示意图。在安装实验装置时，让刻度尺的零刻度与弹簧测力计的弹簧上端对齐，在弹簧测力计的下端挂上1个钩码，静止时弹簧测力计的弹簧长度为L1，弹簧测力计的示数为F1；图乙和图丙分别是此时弹簧下端的指针在刻度尺上的位置和弹簧测力计示数的放大示意图。那么，刻度尺的分度值为 cm，示数L1= cm，示数F1= N。在不损坏弹簧测力计和满足相应条件的情况下，在弹簧测力计的下端再挂上4个相同的钩码，静止时如果弹簧测力计的示数为25.00N。那么，说明重力与质量成 （选填“正比”或“反比”）。
-
难度：
使用次数：207
入库时间：2016-06-17
现用“伏安法”测量一个未知电阻Rx的阻值（Rx约为20Ω）。在实验室中，配有的实验器材如下：
A.电源E（电压U=3V恒定）； B.电流表A1（量程0~50mA）；
C.电流表A2（量程0~3A）； D.电压表V1（量程0~3V）；
E.电压表V2（量程0~15V）； F.滑动变阻器R（0~80Ω）；
G.定值电阻R0=40Ω； H.开关一个，导线若干。则：
为了测量多组数据使结果尽量准确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范围尽可能大一些，并且两电表的读数均大于其量程的
。则：（1）根据实验要求，电压表选用 ，电流表选用 。（选填器材前的字母代号）

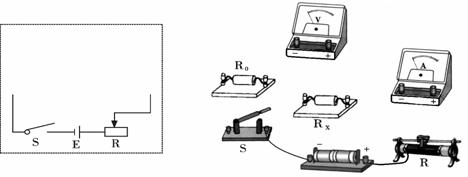

（2）请在虚线方框内画出实验电路图（其中，部分电路已画出，并标出所选器材的字母）。
（3）根据所画的电路图，用笔画线代替导线，将实物图连接起来。
（4）若在某次实验中，电压表的示数为U，电流表的示数为I，那么，待测电阻阻值的表达式为Rx= 。
-
难度：
使用次数：81
入库时间：2016-06-17
2015年4月16日，我国首创的30s级闪充电车在宁波正式下线。这种电动汽车采用超级电容作为电能存储设备（电源），这种超级电容具有安全环保，反复充放电，使用寿命长等特点。充电桩给电动汽车充电和电容存储设备工作时的有关技术参数如下表所示。则：
物理
量
充电时的输入电压
电容存储设备的额定输出电压
电容存储设备的额定输出功率
每次充满
时的能量
每次充满的时间
每次充满电正常行驶的距离
数据
380V
700V
92kw
1.8×107J
30s
5km
（1）充电桩为电动汽车充电时的输出功率是多少？
（2）电容存储设备正常工作时的电流多大？
（3）如果电价按0.4元/（kW•h）计费，那么，电动汽车每行驶1km需要花费多少钱？
