许多轮船都有排水量的标记,“青岛号”导弹驱逐舰满载时的排水量是4800t,表示它浮在海面上排开的海水质量是4800t,此时舰船所受的浮力是 N(g=10N/kg)。当舰船从海洋驶入长江时,吃水深度 。(选填“变大”、“变小”或“不变”)

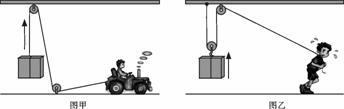

如图所示,分别用图甲、乙两种形式滑轮组合组合,把重为500N的物体以0.5m/s的速度匀速向上提起,忽略绳子的重力以及滑轮与绳子的摩擦,图甲中车对绳子的拉力为 N,图乙中人所做有用功的功率为 W。
在相距20km的甲、乙两地之间有两条输电线,已知每1m输电线的电阻为0.01Ω。现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行检测,当电压表的示数为1.5V时,电流表示数为30mA。则短路处距甲地一条输电线的电阻为 Ω,短路位置距甲地的距离为 km。
如图甲所示,是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”的实验电路图,通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线,如图乙所示。根据图像可知,其中,反映电源的总功率PU随电流I变化的关系图像是 (选填“a”、“b”或“c”),滑动变阻器R消耗的最大电功率为 W。
如图甲所示,太阳光与水平地面成锐角,小聪想用一个平面镜把太阳光竖直反射到井底,请在图中帮小聪画出平面镜,并在图中标出入射角i和反射角r。
