难度：
使用次数：149
入库时间：2016-06-17磁场的强弱用磁感应强度（用字母“B”表示）的大小来表示，磁感应强度的单位是特斯拉（用字母“T”表示）。某种材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。若RB、R0分别表示有、无磁场时磁敏电阻的阻值，右图为某磁敏电阻的电阻比值
跟磁感应强度B关系的图象，现在要测量磁敏电阻处于磁场中的电阻值RB。提供的实验器材如下：一节旧干电池，磁敏电阻RB（无磁场时阻值R0=100Ω），两个开关S1、S2，导线若干。另外，还有可供再选择的以下器材：
A．电流表A（量程：0~0.6A，0~3A）；
B．电压表V（量程：0~3V，0~15V）；
C．定值电阻R1（阻值：1.5kΩ）；
D．定值电阻R2（阻值：80Ω）；
E．定值电阻R3（阻值：5Ω）。
（1）设计一个可以准确测量磁场中该磁敏电阻阻值的电路，磁敏电阻所处磁场磁感应强度B大小约为1.0 ～1．2T。
请你从A、B、C、D、E五种实验器材中再选择两种器材，并根据要求完成下列问题。
①选择的两种器材是 （填写器材前面字母序号）。
②选择电表的量程 。
③在答题卡方框中现有电路的基础上画出实验电路图（实验测量过程中不拆接电路）。
(2) 若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1 ～0.3T的阻值，在你设计测量的电路中，从A、B、C、D、E五种实验器材中再选择两种器材是 （填写器材前面字母序号）。
-
难度：
使用次数：123
入库时间：2016-06-17
如图所示是实验室用某种电表的结构示意图，其中ad是闭合电路中的部分电路，电流表A的满偏电流（通过电流表的最大电流）是0.1A，R3=100Ω。
（1）①若通过a点电流是0.6 A，将单刀
双掷开关S接到b，电流表A满偏。②若通过a点电流是3.0 A，将单刀双掷开关S接到c，电流表A满偏。可求出电阻R1= Ω，电阻R2= Ω。
（2）若电阻R1和R2中有一个损坏导致断路，在通过a点的电流不超过0.1 A的情况下，要找出损坏的电阻，应使单刀双掷开关S连接到 （选填“b”或“c”）通过观察电流表的示数进行判断。
-
难度：
使用次数：578
入库时间：2016-06-17
如图所示，某人用滑轮组匀速提升重为720N的物体的过程中，他对水平地面的压强为5×103Pa，已知滑轮组的机械效率是75%，他双脚与水平地面的接触面积是4×10-2m2，求：
（1）他对绳子的拉力；
（2）此人所受的重力。
-
难度：
使用次数：108
入库时间：2016-06-17
如图所示是某型号电压力锅工作电路简图，下表是其部分参数。接通电路后，开关S自动与触点a、b接通，1挡加热器开始加热。当锅内混合物质温度达到102℃时，开关S自动与a、b断开，并与触点c接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。现将质量为2.0kg，初温为36℃的混合物质放入压力锅中，接通电路使其正常工作20min。假设加热器产生的热量全部被混合物质吸收，混合物质的比热容（为）c=4.0×103J/（kg·℃）。求：
（1）R1 、R2的阻值。
（2）电压力锅加热多少秒后开始保压？
（3）电压力锅最后2min内消耗的电能。
额定电压/V
220
1挡加热器额定功率/W
550
2挡加热器额定功率/W
110
保压温度/℃
102
最大容积/dm3
3
-
难度：
使用次数：167
入库时间：2016-06-17

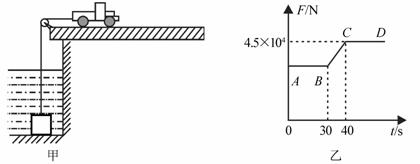

如图甲所示是使用汽车打捞水库中重物的示意图，汽车通过定滑轮牵引水下一个质量均匀分布的正方体重物，在整个打捞过程中，汽车以恒定的速度v＝0.1m/s向右运动。图乙是此过程中汽车拉力F跟时间t变化的图象。设t＝0时汽车开始提升重物，忽略水的阻力和滑轮的摩擦，g取10N/kg。求：
（1）水库水的深度；
（2）重物的密度；
（3）整个打捞过程中汽车的最小功率。
