难度：
使用次数：137
入库时间：2016-06-16小希在测额定电压为2.5V的小灯泡电阻时，设计了如图甲所示的电路图．
（1）实验时，小希按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表示数突然变大，电流表无示数，其可能的原因是： ．排除故障后，小希通过实验测量了多组实验数据并画出了I﹣U图象，如图乙所示．
（2）小灯泡正常发光时的电阻为 Ω．
（3）选取图象中的三组数据，通过计算后发现电阻值相差较大，你对这一现象的解释是 ．
-
难度：
使用次数：123
入库时间：2016-06-16

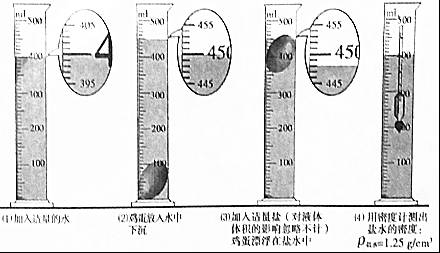

小希在学习了密度和浮力的相关知识后，利用自制的量筒和其他实验器材按照如图所示的步骤进行了实验．请结合图提供的信息，计算：
（1）鸡蛋在水中受到的浮力．
（2）鸡蛋的密度．
-
难度：
使用次数：120
入库时间：2016-06-16
已知电源电压9V，R1=15Ω，电路连接如图所示，将滑动变阻器的滑片P移到图中位置，使变阻器电阻Ra
p=
R2，此时电压表的示数为4.8V．保持原电路不变，如果将电压表换成电流表，求：（1）电流表的示数．
（2）若移动滑片P到某一点，使滑动变阻器消耗的电功率为1.2W，通过R1的电流．
