难度：
使用次数：260
入库时间：2016-06-15小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度。
（1）他设计了下列实验步骤：
①用调节好的天平测出鹅卵石的质量m；
②向量筒中倒进适量的水，读出水的体积V1；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他应采用正确的实验步骤顺序为____________________（选填下列选项前的字母）。
A. ①②④③ B. ①②③④ C. ②③④① D. ②③①④

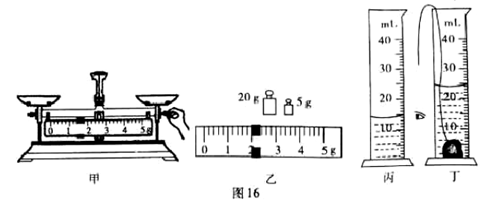

（2）如图16甲所示，小杜在调节天平横梁平衡过程中的操作错误是__________________________。
（3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图16乙所示，鹅卵石的质量为__________g；由图16丙和丁可知鹅卵石的体积是___________cm3，计算鹅卵石的密度为__________g/cm3。
（4）若鹅卵石磨损后，它的密度将____________（选填“变大”、“变小”或“不变”）。
（5）用量筒测量水的体积，读数时视线应与液体凹面的底部_________，若小杜在图16丙中读数正确，在图丁中读数时视线仰视，所测得鹅卵石的密度将___________（选填“偏大”、“偏小”或“不变”）。
-
难度：
使用次数：214
入库时间：2016-06-15

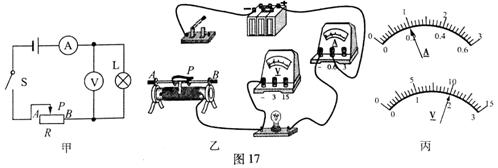

同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0=3
.8 V，额定功率在1~1.5 W的范围内。
（1）按图17甲所示的电路图，请你用笔画线代替导线将图17乙的电路补充完整。
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小
灯泡的实际功率将_______（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变_________（选填“亮”或“暗”）。（3）另一组的小张同学在实验过程中发现电流表、电压表示数如图17丙所示，此时电流表的示数是______A，电压表的示数是______V；经分析造成这种现象的原因是________________________________。
（4）小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据
先算出灯泡的电阻RL，再根据P0=
计算灯泡的额定功率。按此方法算出灯的额定功率比真实值偏__________（选填“大”或“小”），原因是_______________________________。 -
难度：
使用次数：789
入库时间：2016-06-15
如图18所示电路中，电源电压恒为30 V，电阻R1为15 Ω。同时闭合开关S1、S2时，电流表的示数为2.5 A。求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
-
难度：
使用次数：64
入库时间：2016-06-15

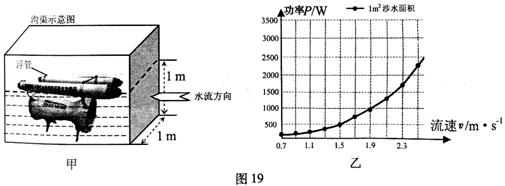

小杜家有一台浮管式水力发电机，它可以利用流水资源实现24小时全天候发电。图19甲是发电机在流水中的工作示意图，在水深1 m、水面宽1 m、横截面为矩形的沟渠中发电机输出功率和水流速度的关系如图19乙所示。求：
（1）当水流速度为1.5 m/s时，24 h可以发电多少千瓦时？
（2）发电机对家里“220 V 800 W”的电
饭锅供电，实测家中电压约为额定电压的0.9倍，电饭锅煮饭时的实际功率约为多少瓦？（3）水力发电利用了大量流水资源，当水流速度为1.5 m/s时，1 h通过沟渠横截面的水是多少吨？
-
难度：
使用次数：755
入库时间：2016-06-15
如图20甲是西南大学校内的一座塑像，其基座结构类似于图20乙和丙的模型。若A、B是质量分布均匀的正方体物块，其边长分别是20 cm、30 cm，密度之比ρA:ρB=3:1。将A放
在水平地面上，B放在A的上面，A对水平地面的压强为5100 Pa（如图20乙）。求：（1）图20乙中，物块A对地面的压力；
（2）物块A的密度；
（3）若将物块B放在水平地面上，A放在B 的上面（如图20丙），要使B对地面的压强为2800 Pa，应将物块B沿竖直方向切去几分之几？
