难度：
使用次数：380
入库时间：2016-06-15科技改变生活，如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R0为保护电阻。请你用铅笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉），达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果。
-
难度：
使用次数：64
入库时间：2016-06-15
阅读下面的“想想做做”：
结合你知道的原理，在合作学习小组中交流一下北方常见“土暖气”中没有应用水泵，但是当点燃锅炉后，水便可以在管中按箭头所示方向自行流动，使暖气片温度升高给房间供暖。请你利用相关物理知识给其他伙伴解释：管中的水流动的原因是什么？ （“土暖气”的示意图如下，其中下水管的D 端比A 端略高，其坡度为1:100）
-
难度：
使用次数：212
入库时间：2016-06-15
如图所示是某实验小组同学探究“平面镜成像特点”的实验情景：
(1)该小组同学实验时应该选取 （较厚/较薄）的玻璃板代替平面镜竖立在水平桌面上。
(2)实验时，将蜡烛1放在玻璃板前，把另一个相同的蜡烛2放到玻璃板的另一侧，边移动、边观察，眼睛应该在 处观察（选填“A” 、“B” 、“C” 或“D”），使它与蜡烛1的像完全重合，这时就可以说明 。
(3)为了进一步探究蜡烛和像到平面镜的距离之间的关系，请你设计一个需要测量的实验数据记录表格。
【
-
难度：
使用次数：111
入库时间：2016-06-15

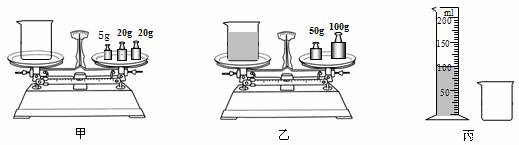

物理课外壮志学习小组为测量如图山西古城纯牛奶的密度，进行以下实验：
（1）调节天平横梁平衡后,小明按甲、乙、丙图的顺序进行实验，根据图中数据可知：牛奶和烧杯的总质量为______g，牛奶的密度为______g/cm3。
（2）按照小明的实验测得牛奶密度 （填 “偏大”、“偏小”或“准确”），你认为图中合理的实验顺序为 ，这样调整顺序的好处是_________________________________________。
（3）小明为了估测天平游码的质量，观察并读出天平横梁标尺上的最大刻度值为a （g）；测得天平横梁标尺上从0到a刻度线之间的距离为b （mm）；测得天平左、右两臂的长均为c （mm）。由以上数据，可估算出该游码的质量为______（g）
-
难度：
使用次数：101
入库时间：2016-06-15

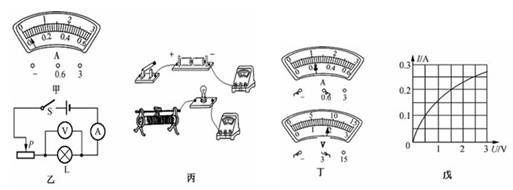

物理课外凌云实验小组在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V(阻值约为10Ω)。
（1）他们在检查仪器时，发现电流表指针如图甲所示，则接下来的操作是 。
（2）图乙是一组员画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图丙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丁所示，则此时通过小灯泡的电流是 A，灯泡两端的电压是 V，灯泡的实际功率是 W。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像(如图戊)，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而 (填“增大”、“减小”或“不变”)。
