难度：
使用次数：657
入库时间：2016-06-12如图13所示，在B端加一最小的力FB，使杠杆平衡，画出此力的方向，并画出FA的力臂。
图13
-
难度：
使用次数：103
入库时间：2016-06-12
家庭用的白炽灯，用了很久以后发现灯泡壁变黑，且在相同电压下工作时灯光比原来暗了。请用相关的物理知识说明其原因。
-
难度：
使用次数：251
入库时间：2016-06-12
小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直放在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图14所示，在此实验中：
（1）小红选择玻璃板代替镜子进行实验的目的是_________________。
（2）刻度尺的作用是便于比较像与物____________________。
（3）选取两段完全相同的蜡烛是为了比较像与物的_________关系。
（4）移走后面的蜡烛B，并在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像，说明平面镜所成的是______（选填“实”或“虚”）像。
-
难度：
使用次数：127
入库时间：2016-06-12
小明同学喝牛奶时想知道牛奶的密度，于是他进行如下实验：
（1）①把天平放在水平桌面上，将游码移到标尺左端的 处，发现指针指向分度盘右侧，此时他应向 （填“左”或“右”）端调节平衡螺母，使指针指在分度盘的中线处。
②在烧杯中倒入适量的牛奶，用天平称得烧杯和牛奶的总质量为240g。
③把烧杯中部分牛奶倒入量筒中，用天平称出烧杯和剩余牛奶的总质量，天平平衡后所用的砝码和游码的位置如图15所示，烧杯和剩余牛奶的总质量为 g。
④读出量筒中牛奶的体积为10cm3。
⑤计算出牛奶的密度为ρ牛奶= g/cm3。
(2)小明同学在没有量筒，只有天平、足量的水(已知水的密度为ρ水）、杯子和笔的情况下，也测出了牛奶的密度。请将他的实验步骤补充完整。
①用天平称出空杯子的质量mo。
②往杯中倒入适量的水，在水面处对杯子作标记，用天平称出杯和水的总质量ml 。
③将水倒掉并擦干杯子，再向杯中倒牛奶至 ，用天平称出牛奶和杯的总质量m2。
④根据以上测量的物理量写出牛奶密度的表达式：ρ牛奶= 。
-
难度：
使用次数：192
入库时间：2016-06-12
小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）
（1）他在检查仪器时，发现电流表指针如图16所示，则接下来的操作是 。

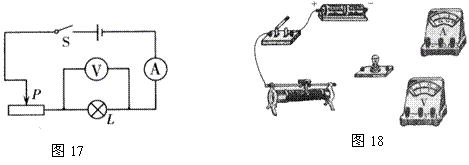

（2）图17是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图18中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，灯泡正常发光，此时电流表的示数如图19所示，则灯泡的额定功率是 W。
（4）另一位同学在测量额定电压为U额的小灯泡的额定功率时，不慎损坏了电流表，老师给了他们一只阻值已知的定值电阻R0，他们设计了如图20所示电路，请你帮他完成实验步骤和小灯泡额定电功率的表达式。
实验步骤：
1．闭合S、S1，调节滑动变阻器滑片，使电压表示数为 ；
2．断开S1，闭合S2，保持滑动变阻器滑片的位置不动，读出电压表示数为U1；灯泡额定电功率的表达式：P额= 。
