难度：
使用次数：54
入库时间：2016-06-10如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程中，说法正确的是( )
A．小石块减少的重力势能全部转化为动能
B．从A点下落到B点的过程中，小石块受到重力和弹力的作用
C．从B点下落到C点的过程中，小石块的速度先增大后减小
D．小石块在C点时，受到平衡力的作用
-
难度：
使用次数：378
入库时间：2016-06-10
如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右移动．下列有关这一过程的分析错误的是( )
A．由于电路的总电阻增加，因而电流表的示数减小
B．由于电路中电流减小，根据U2=IR2计算得出，电压表V2的示数减小
C．串联电路中，由于R2变大，R2的分压变大，因而电压表V2示数增大
D．由于电路中电流减小，根据U1=IR1计算得出， R1两端电压减小，而电源的电压是恒定的；再根据U2=U-U1知，电压表V2的示数变大
-
难度：
使用次数：139
入库时间：2016-06-10

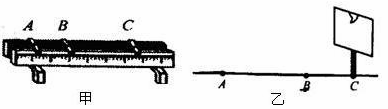

在“研究凸透镜成像规律”时，将凸透镜、蜡烛和光屏放在如图甲所示的光具座上进行(凸 透镜的焦距，已知)：
(1)若在甲图中C位置上放置光屏，则B位置上应放置______；
(2)若烛焰在光屏上所成的像如图乙所示，为使像能清晰地呈在光屏中央，应将凸透镜向______移动(选填“上”或“下”)；根据此图的成像特点可制成____________
(3)实验发现：当物距在______范围时，像都能在光屏上承接；当物距在______范围时，凸透镜成缩小的像．
(4)在乙图情形中，像已清晰地呈在光屏中央，若在AB之间放置一个近视眼镜，则须向______移动光屏可使屏上的像清晰．
-
难度：
使用次数：148
入库时间：2016-06-10
用如图所示的实验装置测量 杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测 力计，使挂在较长杠杆下面的钩码缓缓上升．
(1)实验中，将杠杆拉至图中虚线位置，测力计的示 数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______％．
(2)为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数
钩码悬挂点
钩码总重G/N
钩码移动距离h/m
拉力F/N
测力计移动距离s/m
机械效率η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.15
1.2
0.30
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论?答：___________；请简要说明两条理由：①______________________________
②_____________________________
-
难度：
使用次数：67
入库时间：2016-06-10
用电压表和电流表可以测未知导体R的电阻值，图(a)、图(b)均为测量方案的原理图．
(1)某次采用图(a)的测量方案进行实验时，电压表和电流表的读数如图(c)所示，电流表的读数为____________A，则电阻的测量值R=____________．
(2)由于电流表和电压表都有电阻，采用两种测量方案都会给测量结果带来影响，导致测
量出现误差。如果采用图(b)的测量方案测量导体R的电阻值，测量结果将________(选填“大于”、“等于”或“小于”)电阻的实际值，其理由是_________________________________________________________________
