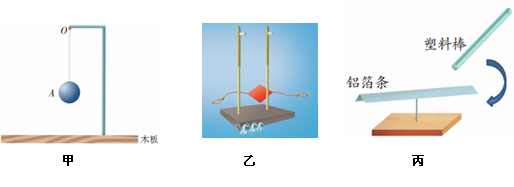

入库时间：2016-06-07(1) 用如图甲所示的器材判断重力的方向是否竖直，缓慢改变木板的倾角，可观察到悬线OA的方向 （选填“不变”或“改变”）。若要进一步验证重力方向向下的结论，还应进行的操作是 。
(2) 用如图乙所示的装置探究二力平衡的条件，若卡片的重力对实验造成了影响，这个影响是 。
(3) 将一根针插在底座上，把折成 V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条的一端时，铝箔条会旋转起来，如图丙所示，说明铝箔条与带电塑料棒带 (选填“同种”或“异种”)电荷，力可以改变物体的 。铝箔条的电荷没有通过针转移，说明底座是 (选填“导体”或“绝缘体”)。
-
难度：
使用次数：330
入库时间：2016-06-07
研究电动机的工作过程。

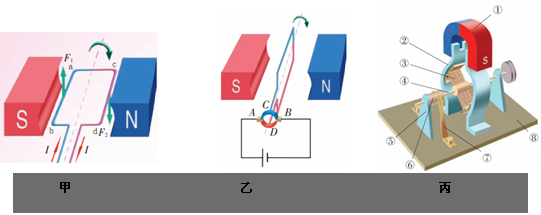

(1) 电动机的工作原理是磁场对 有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是 。线圈从图示位置再转动 度后线圈将恰好达到平衡位置，并最终停在该位置。
(2) 乙图中的线圈可以持续转动，是因为它加装了 ，该装置能在线圈 (选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
(3) ①丙图所示的电动机模型中，调换器件 （填图中的序号）的放置可方便改变电动机的转动方向。
②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它
的 （填物质的物理属性）。
-
难度：
使用次数：149
入库时间：2016-06-07
小明取一根饮料吸管，将一些铜丝从吸管的下端塞入作为配重，并用石蜡将吸管的下端封起来，初步做成一支密度计(如图)。为了给密度计标上刻度，他进行了如下实验。
a. 将其放入水中，竖立静止后，在密度计上与水面相平处标上水的密度值1.0g/cm3;
b. 将其放入植物油中，用同样的方法在密度计上标上植物油的密度值0.9g /cm3;
c. 像标示弹簧测力计刻度的方法一样，他以两刻度线间的长度表示0.1g /cm3将整个吸管均匀标上刻度；
(1) 如图所示，小明制作的密度计，你认为刻度0.9应该在 点(选填“p”或“q”)。
(2) 小明用刻度尺测出密度计1.0g/cm3与0.9g /cm3刻度线间的距离为0.80cm，则该密度计竖直漂浮时浸入水中的深度 cm。
(3) 在步聚c中，小明这样均匀标示刻度对不对？ 。
-
难度：
使用次数：237
入库时间：2016-06-07
(1)小华利用如图甲所示的电路验证电功与电压的关系。
①甲灯泡和乙灯泡工作时的电阻要 (选填“相同”或“不同”)。
②帮小华在图甲上补画导线，使其成为完整的实验电路。
③正确连接好电路后，闭合开关，移动滑动变阻器滑片P，发现两灯泡始终不亮，且电压表V1有示数、V2无示数，则出现故障的原因可能是 。
④排除故障后，小华正确操作，验证了实验的结论。支持该结论的实验现象是：电压表V2的示数较大，灯泡 (选填“甲”或“乙”)较亮。
(2) 小明要测量标有“0.3A”字样的小灯泡的额定功率。现有器材：电压恒为5V的电源，一只电流表，标有“20Ω 1A”的滑动变阻器A和标有“×Ω 1A”的滑动变阻器B(阻值模糊不清)，实验过程如下：

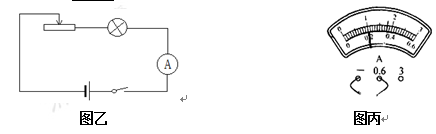

①选用滑动变阻器A，设计电路如图乙所示，正确连接电路，闭合开关，移动滑片，当电流表示数为0.3A时，小灯泡正常发光。
②断开开关，保持滑动变阻器A的滑片位置不变，用滑动变阻器B替换小灯泡后，再闭合开关，调节滑动变阻器 的滑片，使电流表示数为0.3A。
③保持滑动变阻器 的滑片位置不变，把另一只滑动变阻器的滑片移到阻值
(选填“最大”或“最小”)端，此时电流表示数如图丙所示，则小灯泡的额定电功率为 W。
