入库时间：2016-06-06根据题目要求作图（本题6分每小题2分）

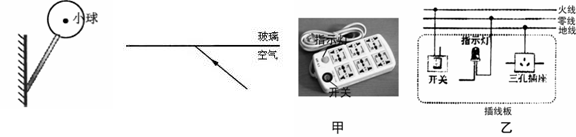

（1）如图所示，均匀小球固定在斜杆顶端并处于静止状态.请画出小球所受重力G和杆的作用力F的示意图；
（2）请在图中画出对应的反射光线和大致的折射光线．
（3）甲图中是插线板，请将乙图中插线板的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．
-
难度：
使用次数：65
入库时间：2016-06-06

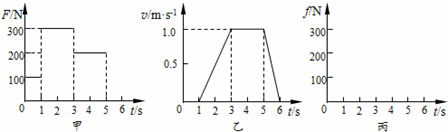

现用水平推力F沿水平面推动正方体木块，推力F与木块的速度v随时间t变化的图象分别如图甲、乙所示．已知正方体木块边长为1m，木块的密度ρ=0.5×103kg/m3．（取g=10N/kg）
求：（1）木块对地面的压强p；（2）在3～5s内，推力对木块所做的功；（3）请在图丙中，画出0～6s内木块所受的摩擦力f随时间t变化的图线．
-
难度：
使用次数：137
入库时间：2016-06-06
图1为某酒精检测仪.工作时简化电路如图2所示.UC=3V，UH=4V.圆圈中为酒精传感器，其中R为气敏电阻，在200℃以上的环境中才能稳定工作，工作时其阻值与周围气体中酒精浓度的关系如图3所示.RH为加热电阻，工作时功率为0.1W，可以为气敏电阻提供200℃以上的环境温度.检测仪将EF间的电压转换为酒精浓度显示在屏幕上．
（1）RH的阻值为多少？
（2）当呼出气体中酒精的浓度为0.06mg/L时，EF间的电压为0.5V，R0的阻值为多少？
（3）在E、F之间接入一只电压表，请根据表一和表二提供的信息，通过计算在图4上画出饮酒驾车和醉酒驾车时，电压表指针所在的位置（饮酒驾车画虚线，醉酒驾车画实线）
表一：车辆驾驶人员血液酒精含量临界值
表二：呼出气体酒精浓度与血液酒精浓度对照表
行为类别
对象
临界值
mg/100mL饮酒驾车
车辆驾驶人员
20
醉酒驾车
车辆驾驶人员
80
序号
呼出气体中酒精浓度
mg/L血液中酒精浓度
mg/100mL1
0.05
10
2
0.09
20
3
0.14
30
4
0.18
40
5
0.23
50
6
0.27
60
7
0.32
70
8
0.36
80
-
难度：
使用次数：124
入库时间：2016-06-06
小红设计的三个实验：（1）图甲中在条形磁铁与回形针之间插入 （铁片/铝片）条形磁铁对悬在空中的回形针没有力的作用；（2）乙图是研究短路引起熔丝熔断的实验，则应该将导线接在 两点间造成短路，引起熔丝熔断；（3）丙图是为了研究温度对导体电阻的影响，设计实验电路：用酒精灯对电路中的一段灯丝（阻值约30Ω）加热，观察导体电阻的变化，该实验方案存在缺陷是 ，改进方案： ；
（4）如图丁在“探究通电螺线管外部磁场”的实验中，在螺旋管的两端各放一个小磁针，并在有机玻璃板上均匀的撒满铁屑，放小磁针的目的是 ，闭合开关后为了更好地通过铁屑客观地描述磁场分布情况，接下来的操作是 ，这样做的主要目的是减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力的作用下动起来表明通电螺线管周围有磁场．
-
难度：
使用次数：75
入库时间：2016-06-06
如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，为便于观察，该实验最好在 (较明亮／较黑暗)环境中进行；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到 ，巧妙地解决了确定像的位置和大小的问题．
（2）在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向 ．(选填“靠近”或“远离”)凸透镜方向移动．
（3）当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你指出甲、乙两图中平面镜成像与凸透镜成像的一个不同点 ．
（4）另一个同学在利用凸透镜做实验时发现无论怎样光屏，光屏上都无法得到像，请写出一个可能的原因：
（5）若在乙图中光具座上进行实验时，手边有焦距为48cm、15cm、4cm 的三个凸透镜，你认为选用焦距为 cm的凸透镜进行实验最为恰当．
