难度：
使用次数：52
入库时间：2016-06-06把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是（ ）
A．灯L1正常发光 B．灯L2正常发光
C．两灯都能正常发光 D．两灯都不能正常发光
-
难度：
使用次数：476
入库时间：2016-06-06
如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（ ）
A．电流表A1示数减小，电流表A2和电压表V示数增加
B．电流表A1和A2示数都减小，电压表V示数增加
C．电流表A1、A2和电压表V示数都减小
D．电流表A1、A2和电压表V示数都增加
-
难度：
使用次数：76
入库时间：2016-06-06
电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．
-
难度：
使用次数：173
入库时间：2016-06-06
如图甲是某种物体熔化时温度随加热时间变化的图象（假设在加热过程中物质的质量不变，单位时间内吸收的热量相等）．
（1）图乙是该物质的固体在某一时刻用温度计测得的温度为 ℃．
（2）在CD段时，此物质处于 （选填“固”、“液”或“固液共存”）态．
（3）该物质在AB段和CD段的比热容分别为c1、c2，则c1：c2= ．
-
难度：
使用次数：156
入库时间：2016-06-06

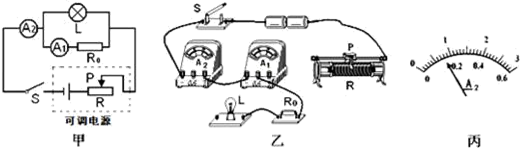

小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω．
（1）请你依据电路图用笔画线代替导线，把图乙连接完整．（导线不得交叉）
（2）正确连接好电路后，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为 A时，小灯泡正常发光．此时电流表A2的示数如图丙所示，则小灯泡的额定功率为 W．
（3）在实验测量过程中，电流表A1与R0串联起来作用相当于 ．
