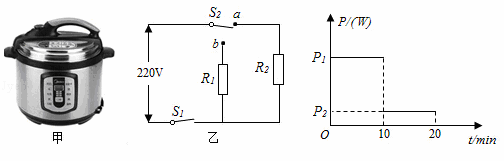

入库时间：2016-06-05如图20甲是某品牌电压力锅，图20乙所示是它的简化电路图．R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1，当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合．电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图21是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系，已知I1=5I2．求：
（1）电压力锅处于加热状态时，通过电阻R1的电流．
（2）电压力锅处于保压状态时的功率P2．
（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间．（不考虑能量损失）
-
难度：
使用次数：51
入库时间：2016-06-05
手机已成为人们沟通交流和生活娱乐的重要工具，华为、小米等自主品牌的手机越来越受到国内外用户的青睐．
（1）手机是利用电磁波传输 （填“模拟”或“数字”）信号实现通讯的，通话时声音信息在空中是以 m/s的速度传递给对方的．
（2）“小米4”手机的散热材料是石墨烯晶体，石墨烯 （“有”或“没有”）固定的熔点，用石墨烯做散热材料是因为它具有优良 （填“导热”或“导电”）性能．
（3）“华为P8”手机的电池标有“标称电压3.7V”、“电池容量 2680mA•h”的字样，“标称电压”是指手机工作时的电压，该电压对人体 （填“属于”或“不属于”）安全电压，“电池容量”是指电池所能容纳的最大电荷量，1mA•h=1mA×1h，则1mA•h= A•s（安•秒），手机一次充满电可储存的电能为 kW•h（保留两位小数）．
-
难度：
使用次数：86
入库时间：2016-06-05
阅读短文，回答问题：
电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度．

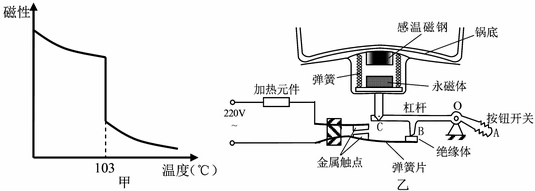

感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图24甲所示．磁钢限温器结构如图24乙所示，它主要由感温磁钢、永磁体和弹簧构成．感温磁钢及其外套、内锅由弹簧支撑．感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底．
煮饭时用手按下按钮开关，通过杠杆AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热．当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起．
图24
（1）与铜导线相比，制作电饭锅加热元件的材料应具备的特性是 ；A．电阻较大，熔点较低 B．电阻较大，熔点较高
C．电阻较小，熔点较低 D．电阻较小，熔点较高
（2）在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在 ；
A．按下按钮开关时 B．加热升温过程中
C．按钮开关跳起时 D．降温过程中
（3）煮饭时用手按按钮开关，杠杆AOC属于 杠杆；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于 杠杆；
（4）永磁体落下时，感温磁钢的温度为 ℃；永磁体下落过程中，感温磁钢对永磁体 （选填“有”或“没有”）磁力的作用．
（5）未按下按钮开关时，弹簧 （选填“有”或“没有”）弹性势能。
-
难度：
使用次数：233
入库时间：2016-06-05
阅读下面的短文，回答问题．
太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的需要．它具有安全、节能、环保等优点．

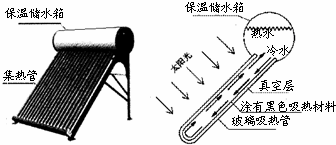

如图25甲所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空．如图25乙所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保温储水箱下部与玻璃吸热管相通．
当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为内能，将管内的水加热．向光一侧的水被加热后体积增大、密度变小而向上运动；背光一侧的水由于温度较低、密度较大而向下运动，形成冷热水循环，最终整箱水都升高至一定的温度．玻璃吸热管具有吸热保温作用．
图25
请回答以下问题
（1）当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为 能，将管内的水加热．
（2）不能将黑色的吸热材料涂在玻璃吸热管的外表面上，理由是 ．
（3）将质量为100kg的初温为15℃的水加热到55℃，求这些水需要吸收的热量为 J．[水的比热容4.2×103J/（kg・℃）]
（4）某品牌太阳能热水器集热器面积为S=2m2，热效率为η=40%（即热水器能将照射到玻璃吸热管上的太阳能的40%转化为水的内能），该地点太阳能辐射到地面的平均功率P=1.4×103W/m2（即平均每平方米每秒钟太阳辐射能为1.4×103J）．在第（4）小题中水吸收的热量由该热水器提供，则需要加热的时间为 s．
