难度：
使用次数：199
入库时间：2016-06-03如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是 ．
-
难度：
使用次数：210
入库时间：2016-06-03
如图甲所示，双轮电动平衡车因其体积小，操控新颖方便，越来越受到青年人的喜爱．当电动平衡车在平直路面向右匀速行驶时，请在图乙中画出该车轮受到地面作用力的示意图．
-
难度：
使用次数：83
入库时间：2016-06-03

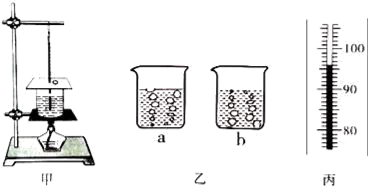

某同学用图甲所示的实验装置探究水沸腾时温度变化的特点．
（1）实验中观察到如图乙中a、b所示的两种情景，其中水沸腾时的情景为 （选填“a”或“b”）．
（2）水沸腾时温度计示数如图丙所示，表明此时水的沸点为 ℃，说明此时气压 （选填“大于”“等于”或“小于”）1 个标准大气压．
（3）在水沸腾过程中继续加热，烧杯中水的内能 （选填“变大”“变小”或“不变”）．
-
难度：
使用次数：210
入库时间：2016-06-03
某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在下表中．
实验序号
钩码重/N
钩码上升的高度/m
绳端的拉力/N
绳端移动的距离/m
机械效率
1
4
0.10
1.8
0.3
2
6
0.10
2.5
0.3
3
6
0.15
2.5
（1）实验中，使用滑轮组提升重物时，应竖直向上 拉动弹簧测力计．
（2）第三次实验中，绳端移动的距离为 ，滑轮组的机械效率为 ．
（3）分析实验数据发现，同一滑轮组提升重物的重力变大时，滑轮组的机械效率将 （选填“变大”“变小”或“不变”）．
-
难度：
使用次数：162
入库时间：2016-06-03

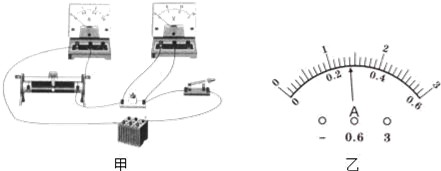

某同学在测量小灯泡电功率的实验中，提供的器材有：6V 铅蓄电池组、电流表、电压表、额定电压为2.5V 的待测小灯泡、开关、导线，规格为”50Ω 1A”和“10Ω 1.5A”的两种滑动变阻器．实验时连接的电路如图甲所示．
（ 1）正确连接电路，将滑动变阻器的滑片移到最 端，然后闭合开关，发现无论怎么移动滑片小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因是 ．
（2）排除故障后，闭合开关继续实验．当电压表示数为2.5V 时，电流表示数如图乙所示，则小灯泡正常发光时通过灯丝的电流为 A，小灯泡的额定功率为 W．当电压表示数为1V时，灯丝电阻 （选填“大于”“小于”或“等于’’）9Ω．
（3）为顺利完成实验，在实验中应选用规格为 的滑动变阻器．
