入库时间：2016-05-30在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3．8V．

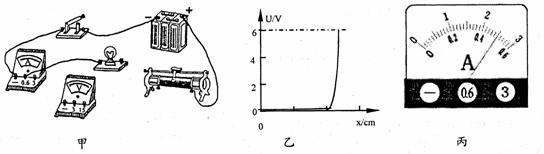

(1)请在图甲中用笔画线代替导线，完成电路连接．
(2)连接电路，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 ．
(3)排除故障后，在将滑动变阻器的滑片从一端缓慢移到另一端的过程中，发现电压表示数U与滑片移动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了 (选填“A”或“B”)滑动变阻器．
可供选用的滑动变阻器
滑动变阻器A(阻值范围0-500Ώ，滑片行程10cm)；
滑动变阻器B(阻值范围0-50Ώ，滑片行程10cm)．
(4)换用了另一个滑动变阻器并接通电路后，移动滑片位置，当电压表的示数为3．8V时，电流表的示数如图丙所示，其读数为 A．
(5)实验中刚刚测完上述(4)中的一个数据，电流表突然损坏了．他们找到了一个阻值为10Ώ的定值电阻和一个单刀双掷开关并设计出电路图，重新进行了测量．请完成以下步骤：
步骤一： S2与接线柱1接通，闭合S1，调节滑动变阻器滑片，使电压表示数为
步骤二：（1分）保持滑动变阻器阻值 （选填“变大”、“不变”、“变小”），将S2改与接线柱2接通，读取电压表读数UR。
步骤三：断开S1、S2，整理器材。
③写出灯泡额定功率的表达式P= ．(用已知量和测量量表示)
-
难度：
使用次数：126
入库时间：2016-05-30
中国造的“玉兔号”月球车成功降落于月球上。月球车质量140千克，以太阳能为能源，能够耐受月球表面真空、强辐射、摄氏零下180度到零上150度极限温度等极端环境。月球车具备20度爬坡、20厘米越障能力，并配备有全景相机、红外成像光谱仪、测月雷达、粒子激发X射线谱仪等科学探测仪器。月球的吸引力是地球的六分之一，月球车装有6个车轮，每个车轮与月球表面接触面积为50cm2，表面土壤非常松软，凹凸不平，有石块、有陨石坑，还有陡峭的高坡。在这种环境中，月球车既不能打滑，更不能翻车。目前已在月球上度过了3个月，超出了设计寿命。它现在处于月夜休眠期，人们期待其接下来继续优秀的月面探险表现，同时也牵挂着它的安危。（g=10N/kg）
（1）假设你是一名航天员，驾驶飞船登上月球．如果你手边有一只灵敏电流表、一根直导体和导线若干，想探测月球表面附近是否有磁场，下列方案中合理的是( )
A．直接将电流表置于月球表面附近，若电流表的示数为零，可判断月球表面无磁场
B. 用导线将电流表、直导体连接起来，使直导体在月球表面附近沿某一方向运动时，若电流表的示数为零，则可判断月球表面附近无磁场
C．用导线将电流表、直导体连成闭合回路，使直导体在月球表面附近沿某一方向运动时，若电流表的示数为零，则可判断月球表面无磁场
D. 用导线将电流表、直导体连成闭合回路，使直导体在月球表面附近沿各个方向运动时，若发现电流表的示数有时不为零，则可判断月球表面附近有磁场
（2）月球车的动力装置一般选用电动机而不是内燃机，请你说说为什么？
（3）某中学的几个航天迷设计了一个月球车的模型，其中电路部分选用12 V的蓄电池作电源，额定电压均为6 V的电动机和灯泡分别用作动力装置和照明光源.设计的电路如图所示，请你说出其电路设计中不科学的地方.（要求说出两点）
（4）如图所示，当月球平稳地行走在月球上时，求月球车对月球表面的压强。
（5）报道，我国某科研单位研究制的太阳能月球车（研制过程的样品），它上面的太阳能接收板的有效面积为S=4m2，太阳晴朗且接收板对着太阳时，每平方米面积上能接收到太阳的功率为P0=1kW，太阳能电池产生的电压为U=120V，可供电动机正常工作的电流为I=8A.那在电动机正常工作时，太阳能电池将太阳能转化为电能的效率是多大？
（6）如果上述月球车中的电动机正常工作时，将电能转化为机械能的效率是75%，且该车沿水平路面匀速直线行驶时所获得的牵引力是180N，则该车匀速行驶时的速度是多大？
