入库时间：2016-05-30实验室有如下器材：天平、量筒、烧杯（2个）、弹簧测力计、金属块、细线（质量和体积不计）、足量的水（密度已知）、足量的未知液体（密度小于金属块的密度）．
（1）甲组选用上述一些器材测量金属块的密度，步骤是：
①在量筒中倒入20mL水；

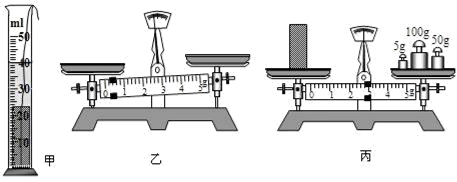

②把金属块浸没在量筒的水中，如图甲所示，此时液面示数为 mL；
③把天平放在水平桌面上，如图乙所示，接下来的操作是：
a． ；
b．向 （填“左”或“右”）调节平衡螺母，使天平平衡；
c．在左盘放金属块，向右盘加减砝码并移动游码使天平重新平衡，如图丙所示，金属块的质量m= g．
④计算金属块的密度是 kg/m3．
该实验所测密度与金属块实际的密度相比较 （填“偏大”或“偏小”）．
（2）乙组选用上述一些器材（没有天平），设计了一种测量未知液体密度的实验方案，请写出他们的实验过程．
选用器材：
主要实验步骤：
未知液体密度的表达式：ρ= （用字母表示）
-
难度：
使用次数：132
入库时间：2016-05-30
在“测量小灯泡电功率”的实验中（小灯泡标有“2.5 V”字样）：

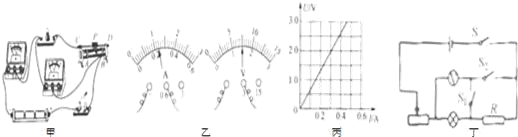

（1）如图甲所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是 ．
（3）某次实验中，测得电路中电流、电压如图乙所示，此时电流表的示数为 A，电压表的示数为 V，小灯泡的实际功率为 W．
（4）某同学绘制的通过小灯泡的电流随电压变化关系图象如图丙，是否正确 ，原因是 ．
（5）在实验中，若把电流表与电压表的位置互换，闭合开关后造成 ：
A．电流表被烧坏 B．电压表被烧坏
C．小灯泡被烧坏 D．小灯泡不亮
（6）若实验中电流表已损坏，现有一个已知阻值为R的定值电阻和若干个开关，请你按照如图丁所示的电路，在不改变电路连接的情况下，正确测出小灯泡的额定功率．正确连接电路后，接下来的实验步骤是：
①闭合开关 ，断开 ，移动滑片至某一位置，使电压表的示数为 V；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U1；
③得出小灯泡额定功率的表达式P= ．
