难度：
使用次数：86
入库时间：2016-05-27如图甲所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）；在图乙中，标出小磁针的 N、S 极及螺线管磁感线的方向。
-
难度：
使用次数：122
入库时间：2016-05-27
在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么
（1）把烛焰放在 点，屏上不会出现烛焰的像。
（2）如果把烛焰从d点移到a点，则像的大小 （填“变大”、“变小”、“不变”） 。（3）a、b、c、d、e各点中 点是成放大和缩小像的分界点。
-
难度：
使用次数：140
入库时间：2016-05-27

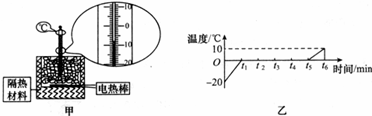

用如图甲所示的实验装置探究烧杯内的某种物质熔化时温度的变化规律．实验
过程中，电热棒的功率保持恒定。
（1）t2时刻该物质处于 态。
（2）比较t2与t3时刻的内能，
时刻杯内物质的内能较大．理由是 。（3）已知0-t1与t5-t6的加热时间相等，由图乙可知两段时间内，物质的温度升高不同，由此可得出：这种物质固态时的比热容比液态时的比热容 。作出此判断的依据是 c= 。（用公式表示）
-
难度：
使用次数：195
入库时间：2016-05-27
在测量“小灯泡电功率的实验中”小灯泡的额定电压为2.5V。
（1）请你用导线把图甲所示的电路连接完整；
（2）闭合开关前，应将滑动变阻器的滑片移到 左 端（选填“左”或“右”），闭合开关后，
发现电流表的示数为0，电压表的示数接近于3V，而电灯不亮，出现这一故障的原因是灯泡断路 。
（3）故障排除后，为了让小灯炮正常发光。调节滑动变器，使电压表的示数为 2.5 V，此时
电流表的示数如图乙所示，小灯泡的额定功率为 0.
75 W。 -
难度：
使用次数：499
入库时间：2016-05-27
如图是工人用滑轮组提升建材的装置．建材的重力是720N，将货物提升到10m高处，绳子自由端的拉力是400N．试求：
（1）工人提升建材所做的有用功是多少？
（2）提升建材的机械效率是多少？
