入库时间：2016-05-26如图所示，在螺线管的上方有一个可自由转动的小磁针，当给螺线管通电时，小磁针会在图示位置静止，请在图中画出线圈的绕线方法．
-
难度：
使用次数：113
入库时间：2016-05-26
请将如图所示的电路补画完整：在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路．
-
难度：
使用次数：156
入库时间：2016-05-26
夏日夜晚，蚊子的叫声令人难以入眠．小强根据蚊子在夜间具有趋光性的特点，自制灭蚊灯，他用窗纱做成灯罩罩住小灯泡，在灯罩上涂粘胶，当小灯泡发光时，飞来的蚊子就会被粘住．
小强欲测量小灯泡的额定功率，观察小灯泡的额定电压为3.8V．

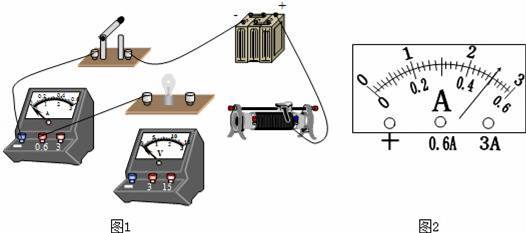

（1）请在图1中画出导线，完成电路连接．
（2）连接电路，开关应 ，滑片应置于滑动变阻器的 端（选填“左”或“右”）．
（3）闭合开关后，灯泡不亮，电压表有示数，且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 ．
（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为额定电压，此时电流表的示数如图2示数，算出小灯泡的额定功率为 ．
-
难度：
使用次数：101
入库时间：2016-05-26
在探究“感应电流产生的条件”实验中
（1）如图，a，b两接线柱间应接入 （大/小）量程的电流表．
（2）导体在磁场中运动时，电流表指针没有发生偏转，其原因可能是 ．
（3）改正错误后继续实验，小王发现每次电流表指针的偏转角度不相同，于是他对影响感应电流大小的因素作以下猜想：
猜想一：与导体切割磁感线运动的速度大小有关；
猜想二：与磁场的强弱有关；
猜想三：与导体的匝数有关．
为了验证猜想三，他设计的方案是：分别让两个匝数不同的线圈，在如图所示的磁场中水平向左运动，观察电流表指针的偏转角度．请对此方案作出评价，指出存在的主要问题是 ．请你说出小王最终如何判断猜想三是否正确， ．
-
难度：
使用次数：295
入库时间：2016-05-26

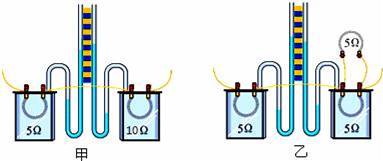

圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图．
（1）实验总通过观察两个U形管中 的变化来比较电流通过电阻丝产生的热量的多少．
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与 的关系．
（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的 越大，电阻产生的热量越多．
（4）该实验采取的探究方法是 ．
