难度：
使用次数：99
入库时间：2016-05-25如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化。求
(1)灯L正常发光时的电阻是多少?
(2)只闭合S1、S3时，电阻R在60s内产生的热量是多少?
(3)要使整个电路消耗的电功率最小(且电路电流不为0)，各开关的合闭情况应如何?此时的最小电功率为多少?
-
难度：
使用次数：667
入库时间：2016-05-25
如图：一名体重为500N、双脚与地面接触面积为0.04m2的学生站在水平地面上，要用滑轮组在20s内将600N的重物匀速提升1m.
(1)他站在地面上时对地面的压强多大?
(2)画出滑轮组的绕线方式；
(3)若匀速提升过程中滑轮组的机械效率是75%，拉力F多大?拉力的功率多大?
-
难度：
使用次数：51
入库时间：2016-05-25

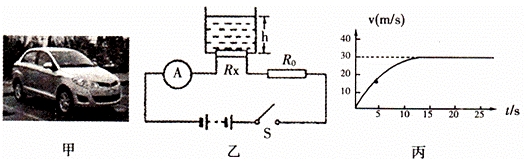

近年来，我市的轿车市场十分火爆，各种新型轿车驶进千家万户．如图乙为某新型轿车测定油箱内油面高度的电路原理图．其中电源电压恒为 6V ， R 0 是阻值为 5 Ω 的定值电阻， A 是油量指示表（实质是一只电流表，油量的变化通过电流的变化同步显示出来）． R x 为压敏电阻，它的电阻随受到的压力变化关系如下表．
压力 /N
0
50
100
150
200
250
300
350
400
电阻 /Ω
550
395
275
170
90
60
40
25
5
（ 1 ）若轿车以 90KW 的恒定功率启动作直线运动，且整个运动过程中受到的阻力不变，速度 V 与时间 t 的关系如图丙所示，在 0 ～ 25s 时间内，轿车的牵引力与阻力关系可能的是：牵引力 阻力（选填 “ 大于 ” 、 “ 等于 ” 、 “ 小于 ” 、 “ 大于或等于 ” ）．
（ 2 ）由（ 1 ）中的条件求在 0 ～ 5s 时间内轿车发动机做功多少？
（ 3 ）如果空油箱的质量为 5kg ，油量表的零刻度线对应于电流表上的示数是多少？
（ 4 ）若电流表的量程为 0 ～ 0.6A ，该油箱加满油时，指针恰好指示最大刻度，求油箱的容积？
