难度：
使用次数：107
入库时间：2016-05-25严寒冬季,我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示,电源电压恒定,S2为三档旋钮开关(金属片M可分别拨至a、b、c处),电阻丝R1、R2规格相同且阻值不变,b为电阻丝R1的中点。这只电热靴的低温档为6W,则其中温档的功率为 ，高温档时应将开关M接到 __________点。
-
难度：
使用次数：66
入库时间：2016-05-25

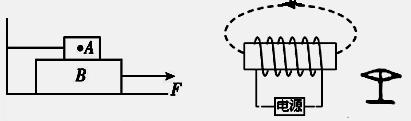

(1)如图所示,A处于静止状态,B在拉力F作用下向右加速运动。请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)。
(2)如图所示，小磁针静止时，标出电源的“+”、“−”极及小磁针的N极。
-
难度：
使用次数：53
入库时间：2016-05-25
在用凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。
(1)当将点燃的蜡烛从距离凸透镜较远的地方逐渐靠近凸透镜时,为使光屏上成清晰的像,则光屏应向______(选填“靠近”或“远离”)凸透镜的方向移动。
(2)若蜡烛放在光具座上如图所示位置,移动光屏后,可在光屏上得到烛焰清晰的倒立的______的实像(选填“放大”或“缩小”)，日常生活中______就是利用这样的原理制成的。
(3)若遮住凸透镜的下半部分,则烛焰在光屏上的成像情况是______(选填“完整的像”、“一半的像”或“无法成像”).
(4)若把图中的凸透镜看作眼睛的晶状体,光屏看作视网膜,当“眼睛”戴上近视眼镜时,烛焰刚好在“视网膜”上成一清晰的像。取下近视眼镜后,光屏应向______(选填“靠近”或“远离”)凸透镜的方向移动，光屏上将再次呈现清晰的像。
-
难度：
使用次数：50
入库时间：2016-05-25
在“测量小灯泡的电功率”实验中,小灯泡额定电压为3.8V(电阻约为10Ω)，电源电压为6V.

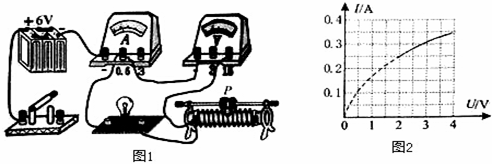

(1)小敏连接了如图1所示的部分实物电路，请你用笔画线代替导线，将电路连接完整。
(2)若有规格分别为“5Ω 1A”“20Ω 0.5A”和“50Ω 0.2A”的三个滑动变阻器供选择，为了使实验能顺利进行，应选用规格为__ _的滑动变阻器接入电路。
(3)小敏同学连接好电路后，闭合开关，他发现无论怎样移动滑动变阻器的滑片P，小灯泡都很暗，且两表示数不变，出现上述故障的原因可能是：_ __.
(4)故障排除后，再次闭合开关，移动滑动变阻器的滑片P，当电压表的示数为___V时，小灯泡正常发光，此时电流表的示数为0.34A，则小灯泡的额定功率是___W.
(5)小敏通过移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图2所示的I−U图象,通过分析图象,你能得到___ (写出一条信息或规律即可).
-
难度：
使用次数：210
入库时间：2016-05-25
小冉在探究“浮力大小与哪些因素有关”的实验中,用到如下器材:分度值为0.1 N的弹簧测力计,底面积为5 cm2、高度为6 cm的实心圆柱体铜块,相同的大烧杯若干,水,密度未知的某种液体,细线等。

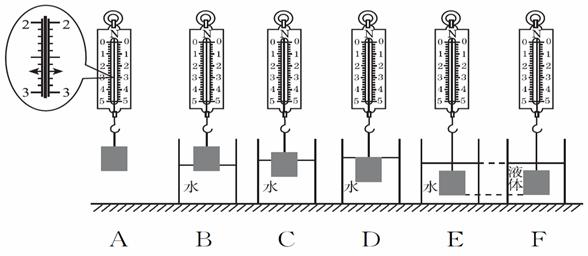

(1) 小冉进行了如图所示的实验:A步骤所示弹簧测力计的示数为 N;用弹簧测力计挂着铜块缓慢地浸入液体中不同深度,步骤如图B、C、D、E、F所示(液体均未溢出),并将其示数记录在下表中:
实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.6
2.5
2.4
2.4
2.3
(2) 在实验步骤中B中铜块所受浮力F浮= N。
(3) 分析实验步骤A、B、C、D,可以说明浮力大小跟 有关。
(4) 小冉用表格中的数据算出了某种液体的密度是 kg/m3(结果保留二位有效数字),还算出了步骤B中铜块下表面受到水的压强是 Pa。
(5) 小冉在步骤B的基础上继续探究:保持铜块下表面所处的位置不变,把弹簧测力计的拉环固定在铁架台上,缓慢向烧杯内加水,发现弹簧测力计的示数逐渐 (填“增大”或“减小”);当所加水使铜块刚好浸没时(水未溢出),烧杯底部受到水的压强增加了________ Pa。(已知在一定范围内,弹簧受到的拉力每减少0.1 N,弹簧的长度就缩短0.1 cm)
