难度：
使用次数：187
入库时间：2016-05-24在“探究电流与电压的关系”实验中，提供的器材有：电源（电压4.5V且不变），小灯泡（标有“2.5V 0.3A”），定值电阻R （阻值为10 Ω），滑动变阻器R0（标有“50Ω1A”），学生用双量程电流表和电压表，导线若干：

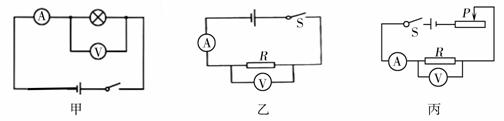

（1）某实验小组经过相互讨论，完成了该实验方案的三次设计．由图甲到图乙，改进的理由是 ▲ ；接着小组再优化电路设计，由图乙到图丙。
（2）如图丙，实验中，如果出现了电流表示数为0，电压表示数接近4.5V，电路发生的故障可能是 ▲ ．
（3）故障排除后，接着在图 丙所示的电路中，闭合开关S，移动变阻器滑片 P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图 （丁）或（戊）所示．此时电流表的示数为 ▲ ，电压表的示数为 ▲ ．
（4）多次调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据得到结论： ▲ 。
U/V
1.5
2.0
2.5
3.0
I/A
0.15
0.20
0.25
0.30
（5）最后用图丙电路 “探究电流与电阻关系”，当定值电阻为10Ω时，对应的电流表示数为0.15A，接着为了测量更多组数据，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值电阻各一个，其中 ▲ 定值电阻不能使用。（2分）
-
难度：
使用次数：177
入库时间：2016-05-24
小明在做“测定小灯泡电功率”实验，所用电源电压为4.5伏，小灯泡额定电压为2.5伏，灯泡电阻约为10Ω。

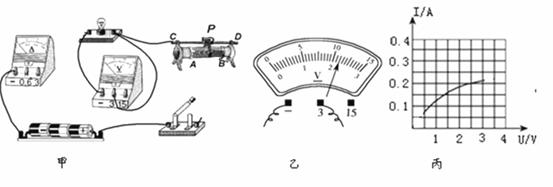

（1）小明所接的实验电路如图甲所
示，要求：闭合开关，当滑动变阻器滑片向右滑动时，灯泡变亮。请用笔画线代替导线，将电路补充完整；（2）闭合开关后，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向 ▲ （填“A”或“B”）端移动，使电压表的示数为 ▲ V；
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是 ▲ W,该图象不是直线，主要原因是 ▲ ；
-
难度：
使用次数：172
入库时间：2016-05-24
如图所示，校车满员时，人和车的总质量为104kg，车轮的总着地面积为0.25m2，校车以36km/h的速度在平直公路上匀速行驶30min，所受阻力是总重力的0.01倍．请计算：
（1）校车在这段时间内所通过的路程．
（2）满员的校车静止时对水平地面的压强
（3）满员的校车在这段时间内牵引力的功率．
-
难度：
使用次数：91
入库时间：2016-05-24
如图所示，L上标有“6 V 3 W”字样，电流表量程为0~0.6 A，电压表量程为0~15 V，只闭合S2，移动滑片到最右端时，电流表示数为0.15 A，电压表正好达到最大值；当滑片移至某一位置时电流表示数为0.2 A, R2两端电压为14V。电源电压恒定，灯丝电阻不随温度变化，求：
（1）小灯泡
的电阻；（2）滑动变阻器R2最大阻值；
（3）电源电压是 V；
（4）只闭合S1时，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的最小功率是多少？
