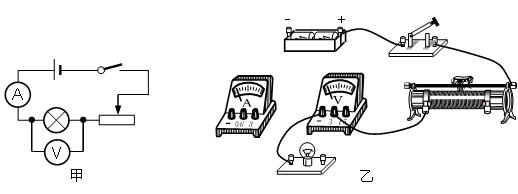

入库时间：2016-05-24某同学测量一只额定电压为2.5V的小灯泡的电功率，他设计的电路图如图48甲所示
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（2）闭合开关前，滑动变阻器的滑片应滑最 （填“左”或“右”）端。闭合开关后，调节滑动变阻器，当电压表的示数为2.5V时，电流表的示数为0.28A，小灯泡的额定功率为 W。继续调节滑动变阻器，当它连入电路的电阻值最小时，电压表的示数为2.7V，电流表的示数为0.29A，小灯泡的实际功率为 W。
-
难度：
使用次数：62
入库时间：2016-05-24

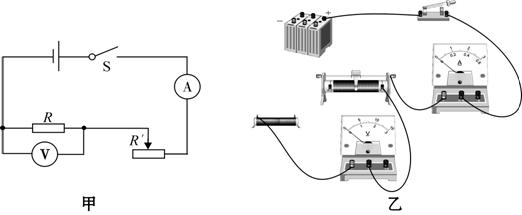

图49甲是某同学“探究电流与电阻的关系”的实验电路，所用的电源电压恒为6V。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）。
（2）实验过程中，某同学发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是 。
（3）下表是该同学排除故障后正确进行实验记录的数据。实验中，他所选择的变阻器规格是 （选填“10Ω 0.5A”“20Ω 1A”或“50Ω 2A”）。第4次实验中选用的定值电阻R的阻值为 Ω。
实验次数
1
2
3
4
R/Ω
5
10
15
I/A
0.40
0.20
0.13
0.10
-
难度：
使用次数：77
入库时间：2016-05-24

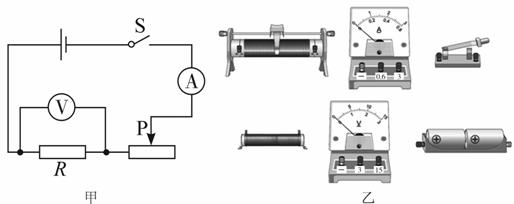

图50甲是某同学探究电流与电阻的关系的电路图。
（1）根据图甲将图乙所示的实物图连接起来。
（2）图丙是某同学第一次记录实验数据时电流表和电压表的示数，它们分别是 A、
V。
（3）如果将第一次实验中的定值电阻换成12Ω的电阻后，为了完成实验，则应将滑动变阻器的滑片向 滑动。
-
难度：
使用次数：160
入库时间：2016-05-24

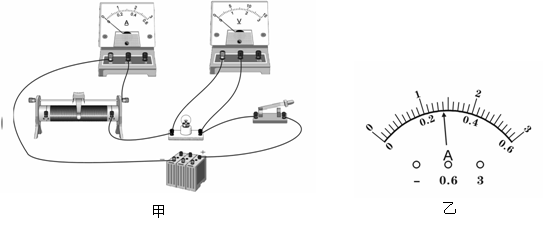

某同学在测量小灯泡电功率的实验中，提供的器材有：6V的铅蓄电池组、电流表、电压表、额定电压为2.5V的待测小灯泡、开关、导线，规格为“50Ω 1A”和“10Ω 1.5A”的两种滑动变阻器。实验时连接的电路如图甲所示。
（1）正确连接电路，将滑动变阻器的滑片移到最 端，然后闭合开关，发现无论怎么移动滑片，小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这个现象的原因是 。
（2）排除故障后，闭合开关继续实验。当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡正常发光时通过灯丝的电流为 A，小灯泡的额定功率为 W。当电压表示数为1V时，灯丝电阻 （选填“大于”“小于”或“等于”） 9Ω。
（3）为顺利完成实验，在实验中应选用规格为 的滑动变阻器。
-
难度：
使用次数：57
入库时间：2016-05-24

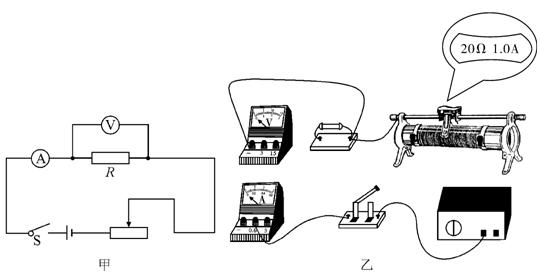

某同学利用如图52甲所示的电路探究通过电阻R的电流I跟它两端电压U的关系，已知电源电压为6V且保持不变。
（1）请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
（2）实验中多次调节滑动变阻器的滑片，改变电阻R两端的 ，记下 的示数，得到如图丙所示的U—I关系图像。
（3）上述实验中刚闭合开关时，电压表的示数为 ，电流表的示数为 。
