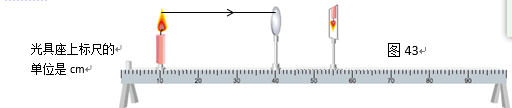

入库时间：2016-05-24小明同学为进一步了解“视力矫正”的原理，用了图43的装置做实验。
（1）根据图中的数据推断，该透镜焦距f的范围是＿＿＿＿＿＿＿＿( 用不等式表示)。
（2）他将爸爸的眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了；使光屏靠近透镜，又能在光屏上看到发光体清晰的像。这说明这种眼镜是＿＿＿透镜。而爸爸的眼睛没有矫正之前，物体的像成在他的视网膜的＿＿＿＿（“前方”或“后方”）。
（3）画出图中入射光线的折射光线。
-
难度：
使用次数：194
入库时间：2016-05-24
如图44所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是
A．将蜡烛远离凸透镜 B．将光屏远离凸透镜
C．将光屏靠近凸透镜 D．将光屏和蜡烛同时远离凸透镜
-
难度：
使用次数：80
入库时间：2016-05-24

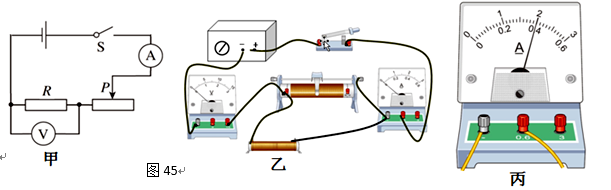

图45甲是某同学探究电流与电阻的关系的实验电路。已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。
(1)该同学根据图甲连接的实物电路如图乙所示，期中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为 A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的示数。
（3）该同学还想多测几组数据，但他不能选用的定值电阻是 。
-
难度：
使用次数：162
入库时间：2016-05-24

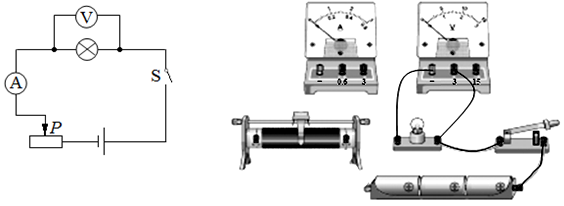

图46甲是测量小灯泡（额定电压为2.5V）电功率的电路。
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。该电路故障可能是 。
（3）排除故障后正确操作实验，测量数据如下表所示
实验次数
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.21
0.19
0.16
0.05
分析实验数据可知： ① 小灯泡的额定功率为 W。
② 7、8两次实验中，灯泡熄灭的原因是 。
③ 小灯泡在断电一段时间后的电阻可能是 （填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
-
难度：
使用次数：68
入库时间：2016-05-24
图47甲是测量小灯泡（U额=2.5V）电阻的电路。电源电压恒为4V。
（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以 。
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为 A。这5次实验中，灯泡电阻的最大值为 Ω（结果保留两位小数）。为了完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器。
甲
实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.22
0.19
0.16
0.10
