入库时间：2016-05-22回顾实验和探究：（将下列实验报告中的空缺部分填写完整）
（1）探究阿基米德原理：
器材
烧杯、__________________、水、小桶、石块、小木块
装置图
把右边的方框当做石块
画出本实验石块在水中浸没时的受力示意图
步骤
A利在弹簧测力计下挂小石块和空桶，分别记下它们的重力G和G桶 ；
B．弹簧测力计悬挂着石块慢慢浸入水中，弹簧测力计的示数将变 ，铁块排开的水从溢水杯流到小桶中，当石块完全浸没时，记下弹簧测力计示数F
C．用弹簧测力计测出排入水后小桶的重力G总，则桶中水所受到的重力G排= 。
D．用公式F浮= ，算出石块所受的浮力，与G排比较。
结论
比较所得的实验数据发现（公式表示）： 。这就是著名的阿基米德原理。
（2）探究：探究摩擦力大小的因素：
原理
用弹簧测力计沿水平方向拉着一个木块，在不同的平面上做 运动，根据 的原理，摩擦力大小等于 。这运用了 法
装置图
结论
（1）比较甲、乙两图可知：在 一定时， ，滑动摩擦力越大。
（2）比较甲、丙两图可知：在 一定时， ，滑动摩擦力越大。
问题
讨论
把木块放到光滑平面上，弹簧测力计换成两个质量相同的砝码，分别挂在木块的两端，松手后木块将 ；把木块转过一定角度后松手，发现木块 ，说明二力平衡时一定在
-
难度：
使用次数：301
入库时间：2016-05-22
运用知识解决问题：
（1）（1）游泳时，手和脚向后划水，给水一个向后的力。因为力的作用是 的，所以水给人一个向 的力，使人前进。
（2）粗细均匀的棒的一端搁在地上，另一端与支点O连接。画出棒所受重力的力臂。
（3）如图，用一个动滑轮总重为100N的滑轮组，把一个质量为90kg的物体在5s内将物体提升2m ，则拉力的功率是多大（写出思路并求解）？此时机械效率为多少？
-
难度：
使用次数：157
入库时间：2016-05-22
回顾实验和探究：（将下列实验报告中的空缺部分填写完整）
（1）探究电磁感应：
过程
①让导线ab在磁场中做切割磁感线运动，灵敏电流计指针偏转，证明有感应电流生成；结论：______电路中的一部分导体在磁场中做切割磁感线运动，会产生电流的现象叫电磁感应。产生感应电流的方向与___________方向和磁场方向有关。
应用
②此现象中__________能转化为电能，据此制成了___________。
（2）探究欧姆定律及其它电现象：
实验装置
①请根据电路图，将实物电路连接完整：方法步骤
②连接电路时，开关S应该_______，滑动变阻器的滑片P移到阻值最大处；
③连入5Ω的定值电阻，移动滑片P，测量并记下几组电压和电流值，填入表1；
④连入10Ω的定值电阻，重复上述实验，填入表2，请将表中空格填好。
表格
次数
1
2
3
U/V
3
6
9
I/A
0.3
0.9
表一：R1=5Ω 表二：R2=10Ω次数
1
2
3
U/V
3
6
9
I/A
0.6
1.2
1.8
结论
⑤分析表一或表二得出：同一导体的电压与电流的比值相同，即在电阻一定时，导体中的电流与跟导体两端的电压成正比。上述实验图像如图所示，则图线______（选填a或b）反映了R1的实验情况。⑥分析表一和表二的同组数据可得出：___________一定时，导体中的电流与导体的电阻成_______。
问题讨论
次数
I/A
U/V
R/Ω
1
0.3
1.8
2
0.2
1.0
5.0
3
0.18
0.8
4.4

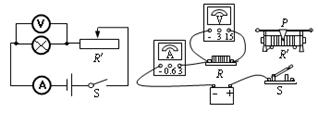

⑦在上面实验中将电阻换成小灯泡，此装置还可以用来测量小灯泡的电阻，根据表格中的三组测量数据，可以代入公式__________算出小灯泡的电阻，将第一次实验数据填写完整。
请利用表1数据，用描点法画出
该小灯泡的I-U图像。
方法
⑧测量灯电阻时，把电压表、电流表组合起来使用，这里体现的科学方法是___________法。
-
难度：
使用次数：144
入库时间：2016-05-22
运用知识解决问题：
（1）如下图是水位自动报警原理图。当水位到达金属块A时， 灯亮，表示水位 。
（2）请根据如图实物电路，在方框内画出它的电路图。
（3）将电阻R1=5Ω和R2=15Ω串联接在电源两极上， 知R1上的电压为2V，则：电路中的总电流为 ；电源电压为 ；1min内电流通过R2产生的热量是 。
-
难度：
使用次数：193
入库时间：2016-05-22
①打扫卫生时接了一桶清水，看起来桶好像变浅了；②刚洗好的衣服尽量展开晾晒；
③开着窗时，窗外有风，窗帘就会飘出窗外；④家中取暖的小太阳电暖气热的发红，而与它相连的电线却不热。等。 请你运用所学的物理知识，解释两个现象。
解释现象________： 解释现象 __ ：
