入库时间：2016-05-21小华利用如图25装置探究平面镜成像特点
(1)他实验时用玻璃板代替平面镜竖立在水平桌面上。在玻璃板前放置棋子A，将完全相同的棋子B放
在玻璃板后并移动，人眼一直在玻璃板的前侧观察，但他发现观察到A的像“重影”很明显，而影响到确定A的像的位置，你解决这一问题的办法是： (答出一种方法即可)。
(2)排除了上述情况的干扰后，他继续进行实验，观察到B与A的像完全重合，由此可得结论：像与物的大小 。
(3)为了探究平面镜成像的虚实情况，小华将一张白卡片竖直放在B所在的位置，在玻璃板后侧观察到白卡片上没有A的像，说明平面镜成的像是 像。
(4)改变A的位置，重复(2)中步骤并分别测出A和B到玻璃板的距离，记录在下表中。
序 号
1
2
3
A到玻璃板的距离/cm
4.00
6.00
8.00
B到玻璃板的距离/cm
4.00
6.00
8.00
分析表中数据，可以得到结论： 。
(5)如图26所示将棋子放在竖立的玻璃板前40cm处，以5cm/s的水平速度向平面镜匀速靠近，则经过2s后棋子与像的距离为 cm。若将玻璃板放置成与水平面成45o角，将会观察到棋子运动的方向与像运动的方向互相 。
-
难度：
使用次数：50
入库时间：2016-05-21
(1)随着经济的发展，汽车已成为人们常用的交通工具。一辆使用汽油为燃料的小汽车，在路面水平的高速公路上匀速行驶。下表是当小汽车以100km/h的速度行驶时的部分参
数及相关数据。①匀速行驶10km消耗了 L汽油；②消耗的燃油完全燃烧放出的热量为 J；
③此时发动机的效率是 。
(2)如图27所示，容器中间用隔板等分成左右两部分，隔板下部有一10cm2的圆孔橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。图甲所示在两侧装入深度相同的两种液体，橡皮膜发生形变，可以得出结论：在深度相同时，液体压强跟 有关；图乙所示，在容器右侧装水，左侧装入密度为1.4×103 kg/m3的某种液体，橡皮膜刚好不发生形变，若橡皮膜
所受平均压强是橡皮膜上A点所受压强，则此时橡皮膜受到水的压力是 N，A点在左侧液体中的深度h为 cm。(g=10N/kg)
-
难度：
使用次数：196
入库时间：2016-05-21
阅读短文，回答问题：
电动自行车调速系统
常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成。
霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大。在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的距离发生改变，使U0发生变化。

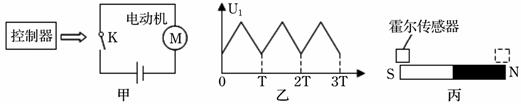

控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压UK，控制开关K的通断，当U1小于U0时，UK=1V，图28甲中开关K闭合；U1大于U0时，UK=0，K断开。
正常行驶时，电动自行车U1的大小随时间周期性变化，如图乙所示，控制器输出的UK使开关交替通断，每分钟约一万次。当U0增大，每次开关K闭合与断开时间的比值就增大，电动机的转速也随之增大。
(1)电动自行车在行驶过程中主要的能量转化情况与下列哪种相同？( )
A．发电机 B．扬声器 C．话筒 D．电热水壶
(2)(2分)当控制电压UK=0时，电动机中__________(有/无)电流通过。
(3)如图丙所示，将霍尔传感器从条形磁铁的S极附近水平移动到N极附近。在此过程中，霍尔传感器产生电压的变化情况是 。
(4)图丁中折线A和直线B分别是U1和U0随时间变化的关系图线，则图中所示的四个时刻中 时刻电动车获得动力。
(5)当电动车在行驶过程中，转动手柄旋转套后，车速
增大，与转动前相比较，下列判断正确的是： 。
A．电动车蓄电池输出功率变小； B．霍尔传感器产生的电压U0变小；
C．磁铁与霍尔传感器距离变小； D．每次开关K闭合与断开时间的比值变小。
