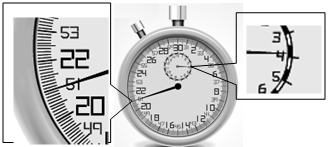

入库时间：2016-05-21(1)如图16甲所示的物体的长度是 cm，乙所示秒表的读数是： s。

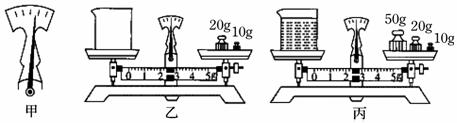

(2)小华把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现图17甲的情形，此时应向 调平衡螺母，使天平横梁在水平方向平衡。按图乙操作后，往烧杯中倒入40ml某液体如丙图，烧杯中液体的密度是 kg/m3。
图17
(3)在“探究影响滑动摩擦力大小的因素”实验中
①将物体A置于水平木板上，用弹簧测力计沿水平方向拉动，使其做 运动，这时滑动摩擦力的大小等于弹簧测力计拉力的大小。

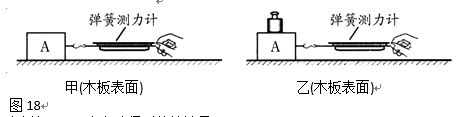

②小华设计了实验方案，如图18所示的是他做的甲乙两次实验情景，其中甲测力计的示数小于乙测力计的示数。
通过比较甲乙两次实验得到的结论是： 。
③下列各种现象中，利用了该实验结论的是 (选填字母)．
A．汽车在结冰的路面行驶时，在车轮上缠绕铁链
B．刹车时用力捏车闸
C．移动很重的石块时，在地上铺设滚木
-
难度：
使用次数：160
入库时间：2016-05-21
小华在实验兴趣课中发现了课桌上有个小灯泡，上面标有“2.5V”字样，他想要测量这个小灯泡的额定功率。他找来了如下器材：两节新的干电池、电流表、电压表、开关、滑动变阻器各一只，导线若干。

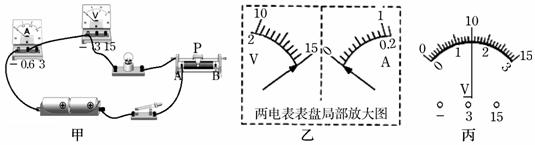

(1)小华按照如图19甲所示的电路进行实验。
①用笔画线代替导线，将如图19甲所示的实物电路连接完整。
图19
②连接电路时，开关应该保持 状态。
③闭合开关，小华发现无论如何移动变阻器的滑片P，观察到电流表和电压表示数如图19乙所示，造成这种现象的原因可能是 。
④排除故障后，闭合开关，移动滑片P至电压表的示数如图19丙所示，其读数为 V。要使小灯泡正常发光，滑片P应向 (选填“A”或“B”)端移动。
⑤多次改变滑片P的位置，获得多组对应的电压、电流值，并
绘制出如图20所示的图像。由图像可知，小灯泡的额定功率是
W。
(2)小华同学在实验过程中还发现当小灯泡两端电压降低时，灯泡亮度变小，当电压降至0.3V时小灯泡熄灭了，小灯泡熄灭的原因是 。
-
难度：
使用次数：756
入库时间：2016-05-21

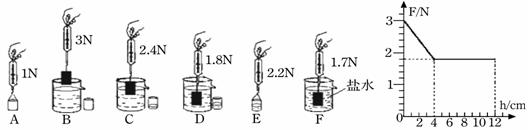

小明用如图21的装置探究浮力大小，步骤B至E用水进行实验，步骤F用盐水。
(1)他在认识浮力时，用细绳绑住圆柱体后悬挂于测力计挂钩上，手向上托物体时，测力计示数减小，将物体浸入水中时测力计示数也减小，说明水对物体产生了一个类似于手向上托物体的力，这种物理研究方法叫 。
(2)分析步骤B、C、D，说明浮力的大小与 有关。分析步骤D、F，说明浮力大小与液体的 有关。
(3)由步骤B和 可测出圆柱体浸没在水中时受到的浮力F浮，由步骤 和E可测出圆柱体排开水的重力G排，比较F浮与G排得出两者的关系。
(4)图22是将另一底面积为25cm2的圆柱体物块竖直缓慢浸入某液体中，得到测力计示数F随圆柱体底面在液体中的深度h的变化关系图。分析图象可知，液体密度为 kg/m3。
(g=10N/kg)
-
难度：
使用次数：130
入库时间：2016-05-21
如图23是港口起重机将集装箱从地面搬到轮船上的情景，在某次搬运过程中，起重机匀速将总质量为30t的集装箱从地面竖直搬高8m，用时300s。集装箱放置在水平地面上时与地面接触面积30m2。(g=10N/kg)
求：(1)集装箱的重力。
(2)集装箱静放在水平地面时对地面的压强。
(3)起重机匀速吊起集装箱时对集装箱做功的功率。
-
难度：
使用次数：202
入库时间：2016-05-21
燃气式热水器由于经济、安装简便在现在仍然有不少人家在使用，但由于安装不当或不注意卫生间的通风，使用热水器时导致一氧化碳中毒的事件时有发生。某校科技兴趣小组想要设计一个可以检测一氧化碳浓度的装置，电路图如图24所示。电源电压恒为4.5V，R是定值电阻，阻值为100Ω，R0是一氧化碳气敏电阻，其阻值与其所接触空气中一氧化碳浓度变化规律如下表所示，报警装置(可看成电压表)采集AB间输出的电压，报警器设定AB间电压等于或大于3V时报警，此时空气中一氧化碳浓度刚好是触发报警装置报警的最小浓度。求：
(1)当AB间电压刚好达到报警电压时，R两端的电压是多少，通过R0电流为多少？
(2)当空气中一氧化碳浓度为400ppm时，通过计算说明报警器是否报警。
