难度：
使用次数：102
入库时间：2016-05-21如图7示是一款来自汕头某企业制造的无人机(四轴飞行器)，搭载了一台微型摄像机进行航拍，来自景物的光通过摄像机的镜头成像在感光晶片上。感光晶片能将光信号转化为电信号，它是由 (选填“半导体”或“超导体”)材料制成的，拍摄景物时能在感光晶片上形成景物倒立、 的实像。当无人机高度上升时，须 (选“增大”或“减小”)镜头与感光晶片间的距离，才能拍摄到清晰的画面。
-
难度：
使用次数：148
入库时间：2016-05-21
“蚝煎”是广受大家喜爱的美食(图8)，当烹煮“蚝煎”时，食物尚未出锅，但附近的人早已能闻到它散发的香气，这是 现象；烙制好了的蚝煎可整块地夹出锅而不散掉，说明煎饼分子间存在 力(选填“引”或“斥”)，烹煮过程是通过 的方式改变食物的内能。
-
难度：
使用次数：83
入库时间：2016-05-21
图9是小明探究海波熔化时根据记录的数据绘制的“温度－时间”图像。由图像可知：海波属于 (选填“晶体”或“非晶体”)，熔化过程必需对海波加热，说明海波熔化时要 热，图中第10min时，物质处
于 态。
-
难度：
使用次数：114
入库时间：2016-05-21
图10是接于家庭电路中带有加热及保温功能的电热壶某次煮水的功率—时间图象，假设电热壶电阻丝电阻不变，不计热量损失，电热壶加热时的总电阻是 Ω，1kg水从20℃加热到100℃吸收热量是 J，需要电热壶正常加热 s的时间。[水的比热容c水=4.2×103J/(kg.℃)]
-
难度：
使用次数：153
入库时间：2016-05-21
(1)如图11所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向。
(2)如图12木块静止在斜面上，作出木块受到重力的示意图。
(3)如图13画出滑轮组用最小力拖出陷入泥坑里的汽车的绕线方法。
图11 图12 图13

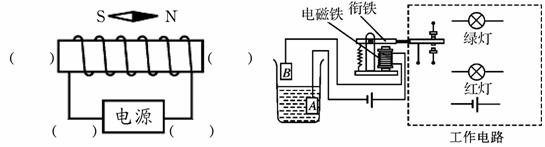

(4)在图14中，小磁针在图示位置静止，请标出通电螺线管的N极和电源的正极。
(5)如图15是“自动水位显示器”的电路图。当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮。请根据以上要求，完成工作电路的连接。
图14 图15
