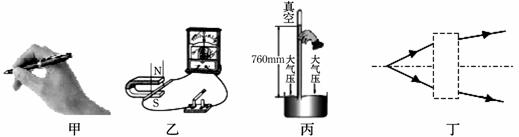

如图4所示下列现象用物理知识解释正确的是( )
图4
A. 图甲为握笔写字时,手指与笔构成了省力杠杆
B. 图乙中当金属捧左右运动时会生成电流,是电动机的工作原理
C. 图丙做托里拆利实验时利用水银是因为水银的密度大
D.图丁中虚线框中如果是一种透镜,则应该是凹透镜
小华同学想设计一个测量握力的电路,他利用压敏电阻装在握力计手把处,测试时压敏电阻会受到压力。压敏电阻Rt的阻值是随所受压力的增大而减小的。要求压力增大时电表示数增大,以下图5所示的电路符合要求的是( )
A B C D
近代物理揭示了原子是由原子核和 组成;原子核由质子和 组成,其内部蕴含有大量的能量,若能使原子核发生核裂变或 ,就可能释放出大量的核能。
电能表是计量电路消耗 的仪表,某表月初行码为 月末行码为
,则该月用电量是 kw·h,表盘上标有“220V20A”则接入电路的用电器总功率不能超过 W。
如图6所示是学生科学实验竞赛时用的弹力小车,依靠橡皮筋做动力。比赛时卷紧橡皮筋后静止释放小车,橡皮筋则牵动车上齿轮带动车轮使小车前进,这个过程中能量的转化情况是: 能转化为 能。当橡皮筋释放完能量后与齿轮脱离,小车由于 继续前进,最终小车停下来,运动距离远者得分高。
