入库时间：2016-05-19小军和小红利用图21甲所示装置探究二力平衡条件。实验时，它们发现在左盘和右盘同时加入一个质量相等的砝码时，木块A处于静止状态。若将一个质量较小的砝码轻轻放在右盘后，观察到木块A仍然处于静止状态，为了避免这种现象发生，小军用图21乙中所示的小车B替换木块A进行实验；小红用图21丙中所示的硬纸板C替换木块A进行实验。
（1）小军、小红分别用小车B和硬纸板C替换木块B进行实验的目的是_____________；
（2）小红在实验中应使用____________硬纸板。（选填“轻质”、“厚重”）
-
难度：
使用次数：140
入库时间：2016-05-19

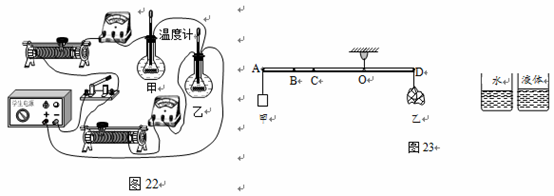

小华想探究“电流通过导体产生的热量跟电流大小是否有关”。实验桌上有三个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油、完全相同的温度计，其中2个烧瓶内装有阻值为5Ω的电阻丝，另1个烧瓶内装有阻值为10Ω的电阻丝。实验桌上还有满足实验要求的电源、开关各一个，电流表两块，滑动变阻器两个，导线若干。小华将相关实验器材连接成图22所示的电路，甲烧瓶中装的电阻丝的阻值为5Ω。
（1）如图22所示的电路中，装入烧瓶乙中的电阻丝的阻值应是_______Ω
（2）实验器材中没有测量时间的工具，他是通过操作_____________来确保通电时间相同的。
（3）滑动变阻器在该实验中除了具有保护电路的作用外，还有___________________的作用。
-
难度：
使用次数：164
入库时间：2016-05-19
小莉利用轻质杠杆、刻度尺、金属块甲、小石块乙、圆柱形塑料容器、细线和适量的水测量未知液体的密度，实验装置如图23所示。以下是小莉设计的实验步骤，请你按照她的实验思路，将实验步骤补充完整。
（1）将金属块甲和小石块乙用细绳分别悬挂在杠杆A和D端，用细线做好的绳套系住杠杆某处后，移动绳套到O点时，杠杆恰好在水平位置平衡。
（2）将小石块乙完全浸没在水中，且不与塑料容器相接触，金属块甲移至B点，杠杆再次在水平位置平衡。用刻度尺测出AB间的距离为l1。
（3）将小石块乙完全浸没在待测液体中，且不与塑料容器相接触，金属块甲移至C点，杠杆再次在水平位置平衡。__________________________。
（4）用水的密度r水及测量出的物理量写出待测液体的密度r液的表达式：r液= 。
-
难度：
使用次数：168
入库时间：2016-05-19
图24是小明设计的测量未知电阻Rx阻值（约为200Ω）的电路图。他从实验室选取了如下器材：电源（电压恒为3V）、滑动变阻器R（标有“200Ω 1.5A”的字样），电流表（量程为0～0.6A，分度值0.02A）和电压表（量程为0～3V，分度值0.1V）各一块、开关1个，导线若干。则
（1）测量未知电阻Rx的原理是__________；
（2）小明发现采用原理方法和器材并不能测出Rx 的阻值。请你分析其中的原因是：________ 。
-
难度：
使用次数：58
入库时间：2016-05-19

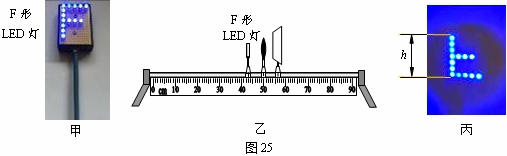

实验桌上有焦距分别为15cm、10cm的两个凸透镜A、B，还有光屏、F形LED灯（作为物体，如图25甲所示）、光具座和刻度尺。某个同学设计实验证明“在物距相同时，凸透镜所成实像的高度h与凸透镜的焦距f是否有关”。请你帮他补充完整下面的实验设计。
（1）实验步骤：
①按图25乙所示组装器材，将焦距为15cm的凸透镜固定在50cm刻线处，并进行共轴调节。
②将F形LED灯移至20cm刻线处，打开LED灯，移动光屏并在光屏上观察到LED灯清晰的像，如图25丙所示，用刻度尺测量像高h，并记录。
③ 。
（2）请画出实验数据记录表格。
（3）请说明如何根据数据判断凸透镜所成实像的高度h与凸透镜的焦距f是否有关。
