入库时间：2016-05-17某同学用下列器材研究影响滑动摩擦力大小的因素：粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只．
（1）如图所示，应该用弹簧测力计水平拉动物块，使它沿长木板做 运动，根据 知识可知，当物体做匀速直线运动时，弹簧测力计拉力等于物体所受的滑动摩擦力．
（2）甲、丙两图所示的实验说明：接触面的粗糙程度相同时，滑动摩擦力的大小与 有关．
（3）丙图中，弹簧测力计的示数为3.2N，铝块受到的摩擦力大小为 N．
（4）丁图中铝块受到的摩擦力大小 （填“大于”“等于”或“小于”）乙图中铝块受到的摩擦力大小．
-
难度：
使用次数：74
入库时间：2016-05-17

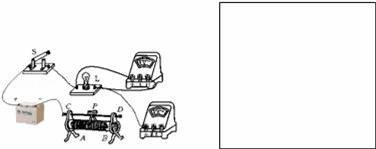

如图是小刚同学做“测定小灯泡的电功率”实验装置图（小灯泡标有“3.8V”字样，电源电压恒为6V）．
（1）请你帮小刚把电路连接完整．在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为6V，电流表示数为0，则产生这个故障的原因可能是： ．
（2）排除了上述故障后，小刚依次测出三组数据，则小灯泡的额定功率为 W．
次数
电压（V）
电流（A）
电功率（W）
灯泡的亮度
灯泡电阻（Ω）
1
3.0
0.28
0.84
偏暗
10.7
2
3.8
0.33
正常
3
4.5
0.36
偏亮
（3）表格中的数据还可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻 （选填“变大”、“变小”或“不变”），进一步分析表明金属丝的电阻随 而变大．
（4）小刚同学在做实验时发现电压表的0～15V的量程坏了，但0～3V的量程是好的．请帮他设计一个电路来测量小灯泡的额定电功率．画出设计电路图，写出需要测量的物理量： ，计算小灯泡的额定电功率的表达式：P= ．
