难度：
使用次数：118

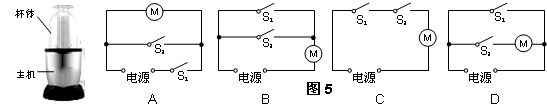

入库时间：2016-05-13如图5是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2。当杯体倒扣在主机上时， S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列电路图符合上述要求的是：\
-
难度：
使用次数：153
入库时间：2016-05-13
下图6是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是：
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产
生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
-
难度：
使用次数：277
入库时间：2016-05-13
下列有关内能利用的说法正确的是：
A．燃料的热值越大，燃烧时放出的热量越多
B．通过技术改进，热机效率可达100%
C．各种形式的能量都可以相互转化
D．热机的工作过程是将燃料燃烧获得的内能转化成机械能的过程
-
难度：
使用次数：101
入库时间：2016-05-13

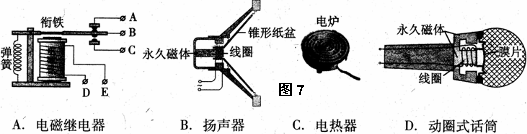

图7下列装置中，与发电机工作原理相同的是
-
难度：
使用次数：429
入库时间：2016-05-13

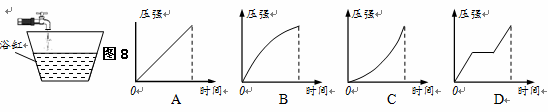

如图8，往浴缸中匀速注水直至注满。下列表示此过程中浴缸底部受到水的压强随时间变化的曲线，其中合理的是：
