难度：
使用次数：156
入库时间：2016-05-11请在图21中作出空中飞行的足球受到的重力G的示意图。
-
难度：
使用次数：721
入库时间：2016-05-11
如图22，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1．
-
难度：
使用次数：187
入库时间：2016-05-11

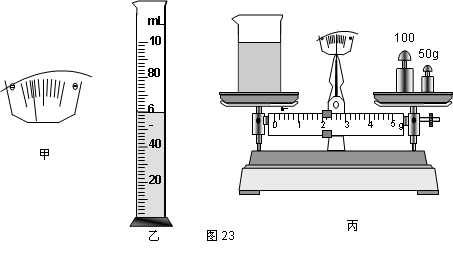

刘聪为了测量液体A的密度，进行了如下实验：
（1）将天平放在水平台面上，把游码移到标尺的零刻线处。横梁静止时，指针指在分度盘中央刻度线的左侧，如图23甲所示。为使横梁在水平位置平衡，应将横梁右端的平衡螺母向 端移动。
（2）将液体A倒入量筒中，如图23乙所示，则量筒中液体A的体积为 cm3。
（3）将量筒中的液体A全部倒入空烧杯中，把烧杯放在调节好的天平的左盘中，当右盘中砝码的质量和游码在标尺上的位置如图23丙所示时，天平横梁再次水平平衡，则烧杯和液体A的总质量为 g。
（4）实验中测得所用空烧杯的质量为92g，根据上述实验数据计算液体A的密度为_______kg/m3。
-
难度：
使用次数：152
入库时间：2016-05-11

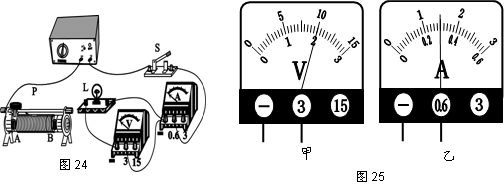

李响利用电压表和电流表测量小灯泡的电功率。
（1）（2分）请用笔画线代替导线把图24所示的实验电路连接完整（连线时导线不得交叉）；
（2）（6分）实验过程中，与小灯泡并联的电压表的示数如图25甲所示，与小灯泡串联的电流表的示数如图25乙所示，则电压表的示数为 V，电流表的示数为 A，此时所测量的小灯泡的电功率为 W。
-
难度：
使用次数：176
入库时间：2016-05-11
某同学在做“验证阿基米德原理”实验的步骤如图26 所示。
（1）他处理数据时，发现实验步骤有所遗漏。遗漏的步骤为 。若将遗漏的步骤标注为d，则最合理的实验步骤依次为 （用实验步骤对应的字母表示）。
（2）实验步骤a、b、c、d中，弹簧测力计的示数依次为Fa、Fb、Fc、Fd。若这些示数之间的关系满足 （用式子表示），则可证明，浸入液体中的物体所受浮力的大小等于物体排开的液体所受重力的大小。
