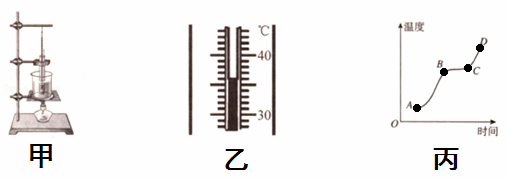

入库时间：2016-05-10俊杰同学用图甲的实验装置探究“某固体熔化时温度的变化规律”．
第21题图
（1）加热过程中某一时刻温度计的示数如图乙所示，读数为 ℃；
（2）根据实验数据，俊杰绘出了熔化图象丙，由图象可知，此固体是 （选填“晶体”或“非晶体”），物体在BC过程中处于 （选填“固态”、“液态”、“气态”或“固液共存态”），温度 （选填“升高”、“降低”或“不变”），此过程 持续吸热。（选填“需要”或“不需要”）。
-
难度：
使用次数：71
入库时间：2016-05-10

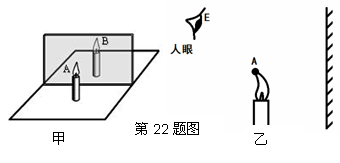

小明同学在做“探究平面镜成像的特点”的实验时，想起了走过教学大楼门厅内的大平面镜时的情景：靠近镜子时，感觉自己的像变大了，远离镜子时感觉像变小了。自己的感觉对吗？在老师和同学们的帮助下小明进行了实验探究。小时所用的实验装置如图所示（其中的透明玻璃板作为平面镜）。主要实验过程如下：
步骤①：如图甲所示，在玻璃板前面放置一支点燃的蜡烛A，在玻璃板后面移动一支没有点燃的相同的蜡烛B。当把蜡烛B移动到某一位置的时候，发现蜡烛B与蜡烛A的像重合，测量并记录此时物、像和玻璃板之间的位置关系。
步骤②：多次改变蜡烛A到平面镜的距离，在平面镜后移动蜡烛B，再次找到对应位置。多次试验，改变A的位置，重复①中步骤并分别测出A和B到玻璃板的距离，记录在下表中．
序号
1
2
3
A到玻璃板的距离／cm
3.00
5.00
8.00
B到玻璃板的距离／cm
3.00
5.00
8.00
步骤③：每次确定像的位置时，在镜前从不同角度观察，蜡烛B与蜡烛A的像均重合，测量并记录每次实验的相关数据。
请根据以上叙述回答下列问题：
（1）请在图乙中画出眼睛E看到A在玻璃板表面成像A′的光路图。
（2）根据以上实验步骤 可知，能验证小明感觉是错误的。分析表中数据，可以得到结论：___________________________
（3）若用光屏在玻璃板后面挡住蜡烛B，在蜡烛A一侧观察，玻璃板后将 （选填“仍能”或“不能”）观察到蜡烛A的像。
-
难度：
使用次数：100
入库时间：2016-05-10

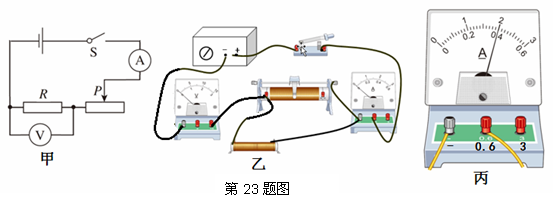

图甲是某同学探究电流与电阻的关系的实验电路。已知学生电源电压为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。
(1)该同学根据图甲连接的实物电路如图乙所示，期中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的示数。
（3）该同学还想多测几组数据，但他不能选用大于 Ω的定值电阻。
-
难度：
使用次数：151
入库时间：2016-05-10
在“探究影响滑轮组机械效率的因素”实验中，小明用如图所示的同一滑轮组提升不同钩码的方法，分别做了甲、乙、丙3组实验，实验数据记录如下：
次 数
钩码重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械效率
第1次
2
5
1
15
66.7%
第2次
4
5
1.7
15
78.4%
第3次
6
5
/
15
/
（1）在实验操作中应该使钩码沿竖直方向 上升；同组的小华发现实验过程中边拉动边读数时，弹簧测力计示数不稳定，如果将弹簧测力计静止，再利用公式：η=W有用/W总=Gh/Fs=G/nF，通过测算重力、拉力和承担动滑轮绳子段数就能得到机械效率。但小明认为如果这样，测量的结果将比真正的滑轮组效率 ，其原因是
（2）进行第3次测量时滑轮组的机械效率约为 （保留三位有效数字）；
-
难度：
使用次数：295
入库时间：2016-05-10
为了改善人们的生活，现在很多家庭购买了可以遥控的LED夜灯，如图甲所示。灯头内安装有无线接收模块，无线接收模块是控制灯亮灭的开关。
（1）遥控器内设置有与灯头内的无线接收模块匹配的无线发射模块，无线发射模块连接有编码器，采用IR红外线遥控模式。红外线在空气中传播的速度约为 m/s。

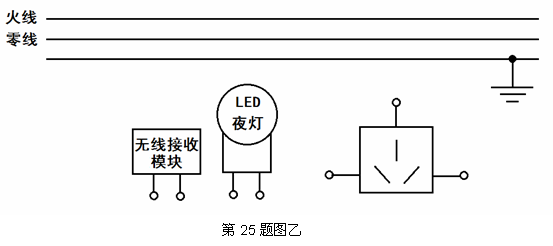

（2）如图乙所示，是此种遥控灯的电路图局部，请将图中相应元件按正常使用情况连接完整。

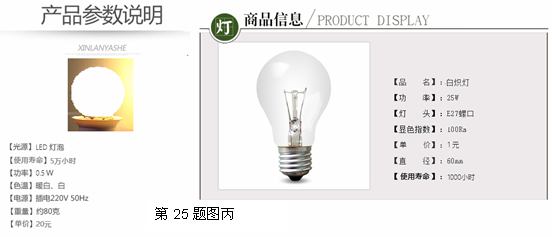

（3）同样的遥控灯座也可以使用普通白炽灯。如图丙所示，是相同亮度的LED灯和白炽灯的相关参数。则在5万个小时的工作时间里，使用LED灯的成本是 元；使用白炽灯的成本是 元。（市电单价：0.5元/kW·h）
