难度：
使用次数：142
入库时间：2016-05-08作图题
（1）如图甲所示，一束光线射向平面镜，请画出它的反射光线；
（2）如图乙所示，一个足球静止在水平地面上，请画出该足球所受重力G和支持力F的示意图；
（3）完成图丙中三孔插座的连接．
-
难度：
使用次数：56
入库时间：2016-05-08

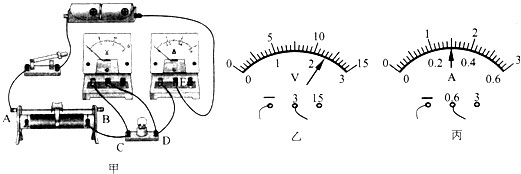

小明用如图甲所示的电路来测量一个标有“2.5V”字样的小灯泡的电功率．
（1）本实验电源由两节新干电池提供，一节新的干电池两端电压大约是 V．
（2）在闭合开关前，变阻器的滑片应放在变阻器 端（选填“A”或“B”）．
（3）闭合开关，调整变阻器滑片，小灯泡始终不发光，小明用另一个电压表分别测量电路中A与C、A与D、C与E、D与E间的电压，发现：UAC=UDE=0，UAD=UCE≠O，则电路中故障是 ．
（4）排除故障后，闭合开关，小灯泡发光，此时通过小灯泡电流的方向是 （选填“C→D”或“D→C”）．
（5）实验中，当电压表的示数如图乙所示，此时小灯泡两端的电压是 V，为了能测出小灯泡正常发光时的功率，应将变阻器的滑片往变阻器 （选填“A”或“B”）端移动，使电压表的示数为2.5V．
（6）当小灯泡正常发光时，电流表示数如图丙所示，此时通过小灯泡的电流是 A，小灯泡的功率是 W．
-
难度：
使用次数：301
入库时间：2016-05-08

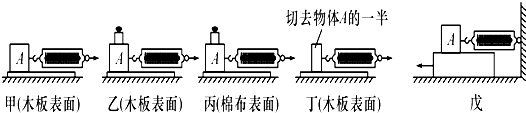

为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图1所示的实验．
（1）实验过程中，弹簧测力计 （选填“必须”或“不必”）沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小 （选填“大于”、“等于”或“小于”）弹簧测力计的示数．
（2）在四次实验中，滑动摩擦力最小的是 （选填“甲”、“乙”“丙”或“丁”）．
（3）比较甲、乙实验，是为了研究滑动摩擦力大小与 有关；比较乙、丙实验，是为了研究滑动摩擦力大小与 有关．（以上两空选填“压力”或“接触面粗糙程度”）
（4）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是 （选填“正确”或“错误”）的．
（5）小明要对实验装置进行改动，如图2所示，重复实验，发现效果更好．实验中，小明 （选填“一定”或“不一定”）要匀速拉动长木板．
-
难度：
使用次数：187
入库时间：2016-05-08
图甲是某同学探究电流与电阻的关系的实验电路．己知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω．
（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．
（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数0.4A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的示数．
（3）该同学还想多测一组数据，但他不能选用的定值电阻有 ．
-
难度：
使用次数：114
入库时间：2016-05-08
小李同学利用如图所示装置探究“液体内部压强的特点”．
（1）小李检查压强计的气密性时，用手指不论轻压还是重压橡皮膜，发现U型管两边液柱的高度差变化 （选填“大”或“小”），表明其气密性差，小李调节好压强计后，U型管两边液面相平．
（2）小李把金属盒分别浸入到甲、乙图中的两种液体（水和酒精）中，发现图甲中U形管两边液柱的高度差较小，他判断图甲中的液体是酒精，其结论不可靠，原因是没有控制金属盒在液体中的 ；他改变图乙中金属盒的深度，其探究情况如图丙所示．
（3）小李发现在同种液体中，金属盒所在深度相同时，只改变金属盒的方向，U形管两边液柱的高度差不变，表明 ．
